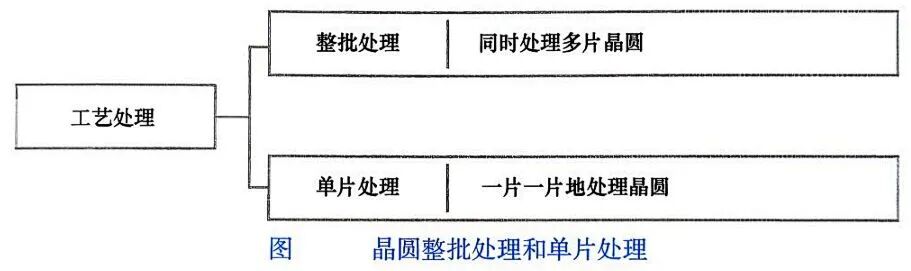

半导体制造中整批处理与单片处理，本质上是工艺精度、产能效率与成本控制的动态平衡过程。

整批处理通过同时加工多片晶圆实现高吞吐量，适用于对均匀性要求相对宽松的成熟制程，如热氧化、化学气相沉积（CVD）及部分湿法清洗工艺。其优势在于单位时间产能高、设备占地面积小，但晶圆间与晶圆内均匀性控制难度随设计标准趋严而增大，尤其在300mm以上大直径晶圆场景下，边缘效应与腔室环境波动易导致图案精度偏差。

单片处理则通过逐片精密加工确保晶圆内及晶圆间的高度一致性，成为先进制程的核心选择。随着芯片特征尺寸逼近物理极限，单片处理对电路图案均匀性的保障能力愈发关键——例如在3nm以下逻辑制程中，单片曝光与原子层沉积（ALD）工艺的配合可实现亚纳米级膜厚控制，避免整批处理因腔室温度梯度或气体分布不均引发的微负载效应。此外，晶圆直径扩大至450mm的趋势下，单片处理通过独立控制每片晶圆的工艺参数，更易适应大尺寸基板的均匀性需求，减少因晶圆弯曲或热应力导致的图案畸变。

然而，单片处理的产能瓶颈始终存在。为平衡精度与效率，行业正探索混合处理策略与智能调度系统。例如，在沉积工艺中，整批CVD用于基础薄膜生长，单片ALD则用于关键层的高精度沉积；光刻工艺中，单片曝光机结合整批涂胶显影设备，实现前端高精度图案化与后端高效处理的协同。近年来，AI驱动的工艺优化平台通过实时监测晶圆状态并动态调整设备参数，将单片处理的生产效率提升15%以上，同时降低30%的工艺缺陷率。

在最新发展中，单片处理正与3D集成技术深度融合。例如，3D NAND闪存制造中，单片刻蚀与沉积工艺可精确控制堆叠层间对准精度，支撑超200层结构的量产；而先进封装领域，单片处理与混合键合技术的结合，实现了芯片间亚微米级互连，推动系统级封装（SiP）的性能跃升。与此同时，整批处理在成熟制程中持续发挥价值，如功率器件生产中的整批扩散炉，通过优化炉管温度分布与气体流量，在保证均匀性的同时维持低成本优势。

综上，整批与单片处理的选择并非非此即彼，而是基于制程阶段、设计需求与成本效益的综合决策。

随着AI、物联网与新型材料技术的渗透，未来半导体制造将更依赖智能工艺控制系统，在整批与单片处理间实现动态优化，持续推动精度、效率与成本的三角平衡，支撑半导体行业向更细微化、更高性能的方向演进。
