本文将深入探讨ASIC的发展历程、基本概念、多样类型、工作原理及实际应用。

ASIC介绍

什么是ASIC？专用集成电路（ASIC）是一种为专门应用而设计的集成电路，与微处理器和内存芯片等适用于多种应用并大规模生产的通用集成电路截然不同。从汽车、飞机到智能手机和家用电器，几乎所有电子设备中都能看到ASIC的身影。

ASIC的核心在于通过定制化设计实现特定功能的最大化效率。这种效率可以体现在功耗、性能、成本或三者的结合上。通过针对特定功能设计ASIC，可以优化其结构，从而在该功能上实现最优表现。与使用通用集成电路相比，这种精准设计往往能带来显著的效率提升。

以加密货币挖矿为例，专为某种数字货币挖矿计算的ASIC，其效率远高于通用计算机，能实现挖矿性能的飞跃。

若想进一步了解ASIC，本文将深入解析其发展历程、基础原理、分类体系、工作机制及实际应用场景。

ASIC的发展演变

集成电路在诞生初期并非专用芯片，而是可应用于多种场景的通用芯片。随着市场对更精确、更高效电子设备的需求日益增长，专用集成电路的必要性逐渐凸显。这便催生了ASIC的研发——专为在电子设备中实现特定功能而设计的芯片。

推动ASIC技术发展的核心动力，源自电子设备日益复杂的架构以及对更高效率、更强算力芯片的需求。历经多年演进，ASIC已发展成为包含数百万晶体管的复杂高性能芯片。

ASIC的发展历程始终伴随着持续的改进与创新。每一代新型ASIC都在性能、能效和成本效益方面实现显著提升，使其成为现代电子设备与系统中不可或缺的核心部件。

早期发展

ASIC技术的起源可追溯至20世纪60年代。当时电子产业由通用集成电路主导，这些多功能芯片虽可应用于不同场景，但在效率和性能上存在明显局限。

对更高效率与更强性能芯片的需求催生了ASIC的研发。这些专为特定功能设计的芯片最初结构相对简单，晶体管数量有限，但已在效率和性能上实现重大突破。

推动ASIC技术发展的核心动力来自电子设备日益复杂的架构。随着设备复杂度的提升，对高效能芯片的需求促使ASIC向支持更复杂功能的方向演进。

早期ASIC被广泛应用于通信和消费电子等领域，为电子产业的发展奠定坚实基础。罗伯特·利普于1974年创建了首个CMOS阵列，但成熟的CAD技术支持数年后才出现。VLSI Technology和LSI Logic公司在20世纪80年代借助基于CAD的ASIC概念，有效降低了设计成本。

历经数十年发展，现代ASIC已进化成包含数百万晶体管的复杂系统。尽管技术不断革新，ASIC的基本理念始终如一：为特定应用提供高效优化的解决方案。

现代ASIC

自20世纪90年代末延续至今的现代ASIC时代，这些专用芯片的复杂性与功能实现跨越式发展。当代ASIC的运算能力呈指数级提升，能以惊人效率处理高度复杂的任务。

推动现代ASIC演进的关键因素之一是半导体技术的突破。更小尺寸、更高能效的晶体管技术，使得集成数百万乃至数十亿晶体管的ASIC成为可能，大幅提升其数据处理与复杂任务执行能力。

另一重要进展是先进设计方法与工具的应用。高级综合工具允许设计人员使用抽象语言描述ASIC功能，自动化布局布线工具则优化了晶体管排列与互连流程。这些创新使复杂ASIC的设计制造在成本可控的前提下得以实现。

现代ASIC的显著特点是其多功能性。虽然为特定应用设计，但许多ASIC具有可编程特性，能够重新配置以适应不同任务。这种灵活性使ASIC的应用范围从通信和消费电子扩展到汽车和工业领域。它们对于实现复杂AI算法所需算力至关重要，从人脸识别到自动驾驶汽车都依赖其支撑。

在性能方面，现代ASIC相比通用处理器具有显著优势。由于其针对特定任务设计，可通过优化实现卓越性能。例如在加密货币挖矿中，ASIC执行必要计算的速度和能效远超通用处理器。

现代ASIC代表了集成电路技术的重大进步。凭借其高度复杂性、卓越性能和多功能性，它们已成为众多应用的核心组件。随着半导体技术持续发展，ASIC有望实现更强大的功能与性能。

ASIC工作原理

理解ASIC工作原理需要深入半导体技术和数字逻辑设计的细节。ASIC的核心是由晶体管构成的数字逻辑电路集合。这些作为数字电路基本构建单元的晶体管，实际发挥着电子开关的作用，通过开启/关闭状态分别表示二进制的1和0。

晶体管的具体排列与互连方式决定了ASIC的功能特性，这正是"专用"概念的实现途径。通过特定布局，使晶体管能够执行数字信号处理、数据加密甚至加密货币挖矿等特定计算功能。

ASIC的运行可分为两个主要阶段：输入阶段和输出阶段。在输入阶段，ASIC从所处系统的其他部分接收数字信号；随后基于其设计功能对这些由1和0组成的信号进行处理；最终将处理结果作为新的数字信号序列输出至系统其他组件。

设计与制造

ASIC的设计制造是需要深厚数字逻辑与半导体技术知识的复杂过程。设计流程始于功能定义阶段，需明确ASIC要执行的具体任务及必须满足的性能指标。

在功能与性能要求明确后，下一步是设计实现这些功能的数字逻辑电路。这需要绘制展示晶体管布局与互连关系的电路示意图，随后将示意图转化为版图——即晶体管和互连线在硅晶圆上排布的详细规划。

ASIC的制造包含多个精密环节。首先通过光刻技术将版图转印到硅晶圆上：在晶圆表面涂覆光敏材料后，用印有版图图案的光掩膜进行曝光，受光照射区域会硬化形成版图的物理显影。

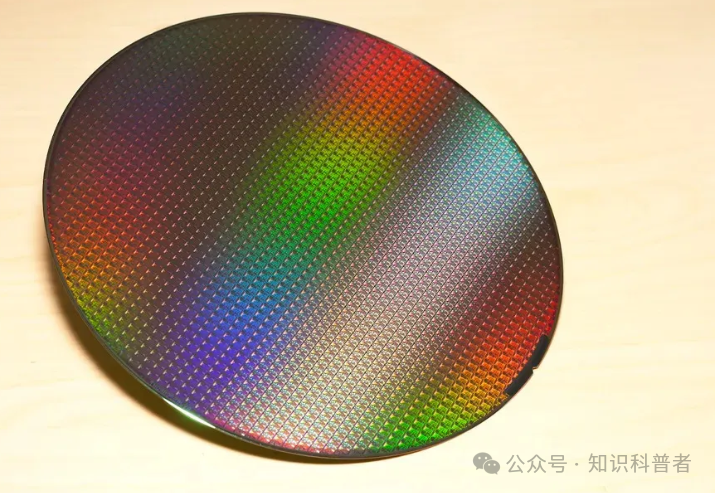

随后晶圆需经历系列化学工艺，通过蚀刻去除多余材料并沉积不同材料层以构建晶体管与互连结构。制造工序完成后，晶圆被切割成单个芯片，每个芯片即成为独立的ASIC。

ASIC的设计制造需要顶尖专业知识和精密设备支持，但最终能获得能效远超通用处理器、专为特定任务优化的高性能芯片。

ASIC编程技术

对ASIC进行编程涉及在设计阶段将特定指令集直接嵌入电路。与制造后可通过软件灵活编程的通用处理器不同，ASIC通常不可重复编程。其编程过程与电路设计深度绑定，因此ASIC的功能在流片前就已固化。

该过程始于制定详细的功能规范，明确ASIC的预期行为。工程师随后使用Verilog或VHDL等硬件描述语言（HDL）将规范转化为电路描述。HDL用于定义电子电路的结构与行为，对于ASIC而言，它精确规定了数据处理与任务执行的逻辑流程。

完成HDL代码编写后，会进入仿真验证阶段，以确保逻辑正确性及ASIC功能符合预期。此环节至关重要，因为在仿真阶段发现并修正错误远比芯片制造完成后纠错的成本效益更高。

通过仿真验证后，HDL代码将通过综合工具转化为包含晶体管布局与电路走线的物理版图。该版图将用于制作光掩膜版，这是半导体制造中光刻工艺的核心材料。

ASIC编程的最终环节是芯片制造：在硅晶圆上逐层构建半导体材料，并通过光掩膜进行图形化处理，最终形成实体ASIC芯片。制造完成的ASIC将固化了编程逻辑，可随时集成至电子设备。

需要特别说明的是，有一类称为现场可编程门阵列（FPGA）的ASIC支持制造后编程。FPGA内部包含可编程逻辑块阵列和可配置互连结构，但其性能与能效优化程度不如设计阶段编程的ASIC。

ASIC类型解析

专用集成电路（ASIC）根据设计定制化程度主要分为三大类型：全定制、半定制和可编程ASIC。

全定制ASIC

全定制ASIC代表着最高层级的定制化设计。该类芯片从晶体管级到逻辑门电路乃至互连结构均采用定制设计，可实现性能、功耗和芯片面积的最优化配置[4]。

全定制ASIC设计需要投入大量时间与资源，要求设计方精通半导体物理与电子设计，并配备先进设计工具。但其产出的是与目标应用完美契合的芯片，可提供极致的性能与能效表现。

该类ASIC通常应用于高性能计算、先进通信系统及高端消费电子等对性能能效有严苛要求的场景。尽管优势显著，全定制ASIC也存在设计流程复杂、修改需重新设计以及成本高昂等局限性，因此不适合小批量应用场景。

半定制ASIC

半定制ASIC在定制化与成本效益之间取得平衡。其采用预设计的标准单元库或门阵列基板，通过组合预构建设计模块来实现所需功能。

主要分为基于标准单元和基于门阵列两种实现方式。标准单元方案通过布局布线预设计的优化逻辑单元实现功能，在保持较高定制化水平的同时显著降低设计成本；门阵列方案则采用预制晶体管阵列芯片，通过后期金属连线层实现功能定制，虽成本更低但灵活性及性能略逊一筹。

半定制ASIC被广泛应用于消费电子与通信系统等领域，是实现性能、能效与成本平衡的理想方案，但其优化程度不及全定制ASIC，灵活性也低于可编程ASIC。

可编程ASIC

可编程ASIC（即FPGA）作为特殊类别，突破了传统ASIC的功能固化局限。其核心结构由可编程逻辑块阵列与可重构互连架构组成，支持制造后通过重新配置来适配不同功能需求。

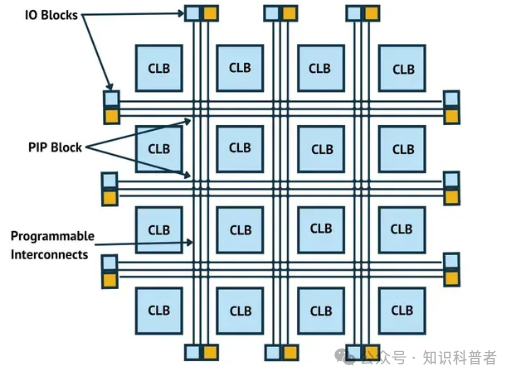

FPGA由通过可编程互连结构连接的可配置逻辑块（CLB）矩阵构成[5]。每个CLB可执行多种逻辑功能，通过编程互连资源能够构建复杂数字电路。这些逻辑块与互连的配置信息存储在FPGA内部的存储器中，可通过硬件描述语言（如RTL、Verilog或VHDL）进行写入编程，该编程流程与其他类型ASIC具有相似性。

FPGA的核心优势在于其灵活性。在投入固定功能ASIC制造前，可用于数字设计的原型验证与测试，显著缩短开发周期并降低成本。同时，FPGA特别适用于需要动态调整功能的应用场景，例如自适应信号处理、软件定义无线电以及各类数字通信系统。

但这种灵活性需要付出相应代价。由于可编程逻辑结构与互连资源带来的性能开销，FPGA通常在性能上逊于专用ASIC，且功耗更高、单颗成本更昂贵。尽管存在这些局限，其无需重新设计即可实现硬件功能重构的能力，使FPGA成为ASIC生态中不可或缺的重要组成。

ASIC应用领域

专用集成电路（ASIC）凭借其高效执行特定任务的能力，在众多领域获得广泛应用。其可定制特性使得ASIC能够精准契合应用需求，实现性能、功耗与成本的最优平衡。从通信设备、汽车电子到消费电子产品，各行业都能看到ASIC的身影。

通信领域的ASIC

在通信行业，ASIC是实现高速可靠通信系统的核心基石。从核心网络基础设施到终端用户设备，ASIC被广泛应用于通信网络的各个环节。

在网络基础设施中，ASIC被广泛应用于路由器和交换机，实现数据包的高速处理。这些专用芯片使网络设备能够以低延迟进行高速数据路由，这对维持网络性能至关重要。例如思科的Silicon One网络专用芯片，其处理能力可达每秒10.8太比特，为现代网络提供高速数据传输支持。[6]

在手机和调制解调器等终端设备中，ASIC承担着信号处理、电源管理和连接维护等多种任务。以智能手机的基带处理器为例，这个负责所有通信功能的核心部件通常就是专门设计的ASIC。通过ASIC的定制化设计，终端设备能够高效处理信号、优化功耗并保持稳定连接，从而提升用户体验。

随着5G及后续高速网络的持续发展，ASIC在通信领域的应用将持续扩大。这些网络对高性能、低功耗设备提出的更高要求，正好契合ASIC的技术优势。

加密货币挖矿中的ASIC

加密货币挖矿是ASIC另一个重要应用领域。挖矿过程需要通过解决复杂数学问题来验证交易并将其添加到区块链，这种计算密集型任务对算力和能效的要求，使得高效率的ASIC具有显著优势。

用于加密货币挖矿的ASIC专为执行不同数字货币所需的特定哈希算法而设计。以比特币挖矿ASIC为例，其针对比特币工作量证明系统使用的SHA-256哈希算法进行优化。相比通用处理器，这类ASIC能以更快速度和更高能效完成SHA-256计算，使其成为比特币挖矿的理想选择。

比特大陆生产的Antminer系列是知名的比特币挖矿ASIC代表。其中旗舰型号Antminer S19 Pro拥有110太哈希/秒的算力，能效比达29.5焦耳/太哈希[7]，卓越的性能功耗比使其成为矿工首选。

但ASIC在挖矿领域的应用也引发中心化担忧。由于ASIC成本高昂且专属性强，个体矿工难以承担，导致算力向大型矿场集中，这可能影响加密货币去中心化特性。

尽管存在争议，ASIC在挖矿领域的应用仍将持续。随着挖矿算法复杂度提升和收益递减，ASIC的高效性对盈利性挖矿愈发重要。

消费电子中的ASIC

消费电子是ASIC另一重要应用领域。智能手机、平板电脑、智能电视和游戏主机等设备需要高性能、低功耗芯片支撑用户体验。

以智能手机为例，ASIC通过系统级芯片(SoC)形式集成多个组件。苹果iPhone 12系列搭载的A14仿生芯片就是典型SoC，将6核CPU、4核GPU、16核神经网络引擎等集成于单一芯片[8]。

游戏主机领域，PS5采用定制GPU芯片，算力达10.28万亿次/秒，支持光线追踪等先进特性。智能电视则通过ASIC实现画质优化，如三星量子点4K处理器利用AI技术提升分辨率并逐场景优化图像。

ASIC使消费电子设备在保持紧凑尺寸的同时实现高性能与丰富功能。随着市场对智能体验需求增长，ASIC的重要性将进一步提升。

结论

ASIC作为专精特定功能的芯片，以最优能效和性能推动现代技术发展。从简单电路到复杂架构的演进，折射出半导体技术与电子设计方法的飞速进步。全定制ASIC为高需求场景提供巅峰性能，半定制ASIC实现定制化与成本平衡，可编程ASIC则提供独特灵活性。ASIC深度赋能通信、加密货币、消费电子与物联网等领域，驱动技术创新与能效提升。随着技术演进，ASIC将继续满足市场对更快速、更高效、更智能设备的持续需求。
