一块指甲盖大小的芯片，能承载百亿级晶体管，背后是一套横跨物理、化学、材料学的复杂工艺体系 —— 从硅砂提纯到封装测试，要经历超百道工序，每一步误差都不能超过头发丝直径的万分之一。今天，我们就从基础原理到实际流程，完整拆解半导体制造的 “密码”，看懂芯片诞生的全过程。

一、半导体基础：芯片的 “原材料” 与 “工艺路线”

在造芯片前，得先搞懂 “地基” 是什么 —— 半导体材料的基本特性，以及行业选择的 “工艺路线”。

1. 芯片的 “基石”：硅与 PN 结

• 纯硅（本征硅）：纯度要达到 9-10 个 9（99.9999999%），电阻率高达 250000Ω・cm，几乎不导电，需要 “掺杂” 改造；

• N/P 型硅：掺入 Ⅴ 族元素（磷、砷）变成 N 型（电子导电），掺入 Ⅲ 族元素（硼、镓）变成 P 型（空穴导电）；

• PN 结：N 型和 P 型硅结合形成的 “电屏障”，是二极管、晶体管的核心，也是芯片电路的基础单元。

2. 工艺路线：选 “双极型” 还是 “MOS 型”？

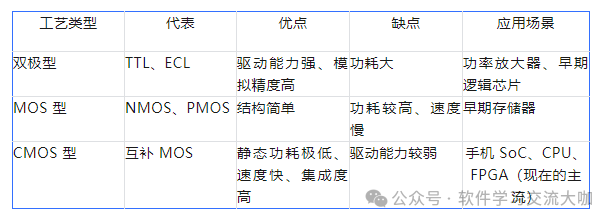

半导体工艺主要分三大类，各有优劣，决定了芯片的性能特点：

二、制造核心：前段 “造芯”，后段 “封身”

芯片制造像 “盖房子”—— 前段负责 “打地基、建框架”（做电路），后段负责 “装修、验收”（封装测试），缺一不可。

1. 前段制程：在硅片上 “画电路、建结构”

前段是技术最密集的环节，核心是 “在晶圆上制作晶体管和电路”，关键步骤可概括为 “四步循环 + 磨平”：

• 第一步：氧化 / 沉积（铺 “地基”）

给硅片表面生成氧化膜（SiO₂）或用 CVD/PVD 技术沉积薄膜（如多晶硅、氮化硅），作为绝缘层或导电层 —— 相当于给 “毛坯房” 刷第一层涂料。

• 第二步：光刻（画 “图纸”）

涂光刻胶→紫外线 / 电子束曝光（透过光罩印电路图案）→显影，把电路图形转移到光刻胶上 —— 相当于用 “紫外线印钞”，把设计好的电路图案印在硅片上。

• 第三步：蚀刻（雕 “框架”）

用化学溶液（湿刻）或等离子体（干刻）去掉没被光刻胶保护的部分，把图案 “刻” 到硅片或薄膜上 —— 相当于按图纸雕刻，做出晶体管的源极、漏极、栅极。

• 第四步：离子注入（改 “性格”）

把磷、硼等杂质离子加速注入硅片，精准改变局部导电性，形成 N/P 区 —— 相当于给特定区域 “doping”，让晶体管具备开关功能。

• 关键补充：CMP（磨 “平整”）

用 “化学腐蚀 + 机械研磨” 磨平硅片表面，避免后续光刻聚焦偏差 —— 相当于给墙面刮腻子，保证后续工序的 “平整度”。

前段结束后，还要经过 “晶圆针测”：用探针逐一测试晶圆上的晶粒（Die），不合格的标上墨点，避免后续封装浪费。

2. 后段制程：给芯片 “穿保护衣、做体检”

前段做好的 “裸晶粒” 脆弱易损，后段要给它 “封装保护” 并 “全面体检”，核心分两步：

（1）构装（Packaging）：给芯片 “穿衣服”

按顺序完成 7 步，把裸晶粒变成能用的芯片：

1. 晶片切割：把晶圆按晶粒分割，用胶带给晶粒定位，避免碰撞；

2. 黏晶：把合格晶粒用银胶粘在导线架上，固定并导热；

3. 焊线：用金线 / 铜线把晶粒的电极和导线架连接（像 “接电线”），让芯片能和外界电路通信；

4. 封胶：用环氧树脂包裹晶粒和导线，防湿气、防刮伤；

3. 剪切 / 成形：剪掉导线架多余部分，把引脚压成预设形状（方便焊在电路板上）；

4. 印字：在胶壳上印芯片型号、厂商信息；

5. 检验：检查引脚平整度、胶壳有无损伤。

（2）测试（Test）：给芯片 “做体检”

要经过 12 项严苛测试，确保芯片可靠：

• 基础测试：芯片粘贴强度、压焊强度；

• 环境测试：高低温循环（-55℃~125℃）、离心测试、渗漏测试；

• 老化测试：高温下长时间运行（Burn-in），淘汰早期失效芯片；

• 电性能测试：测电压、电流、频率，确保功能正常。

三、关键工艺：让芯片 “成型” 的核心技术

除了基础流程，这些 “黑科技” 决定了芯片的性能上限：

1. 薄膜沉积：CVD 与 PVD

• CVD（化学气相沉积）：用气体反应生成薄膜（如 SiO₂、氮化硅），适合做绝缘层、多晶硅；

• PVD（物理气相沉积）：用溅射、蒸发等物理方法沉积金属（如铝、钛），适合做导线 —— 现在主流的 “铜制程” 就靠 PVD/CVD 实现，铜比铝电阻小 30%，抗 “电子迁移” 能力更强，能让芯片速度快 30-40%。

2. 清洗技术：RCA 清洗法

芯片制造中 “干净” 是生命线，RCA 清洗法是行业标配：

• RCA1#（碱性）：用 NH₄OH+H₂O₂+H₂O 除颗粒和有机物；

• RCA2#（酸性）：用 HCl+H₂O₂+H₂O 除重金属；

• 稀 HF：去掉自然氧化层，确保表面洁净。

3. 离子植入：精准 “掺杂”

比传统扩散法更精准，能控制杂质浓度（剂量）和深度 —— 剂量由离子束电流决定，深度由离子能量决定，确保晶体管的电学特性一致。

四、封装技术：给芯片 “穿不同衣服”，适配不同场景

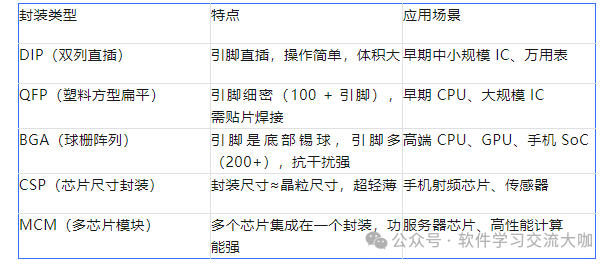

封装不仅是保护，还影响芯片的尺寸、功耗和散热，常见类型各有分工：

五、行业冷知识：半导体的 “进化史”

1. 摩尔定律：1965 年提出，集成电路集成度每 3 年提高 4 倍，特征尺寸缩小到 1/√2—— 从 1971 年 Intel 4004（2250 个晶体管）到 2002 年 Pentium IV（5.5 亿个晶体管），完美印证；

2. 关键发明人：1947 年晶体管诞生（贝尔实验室），1958 年杰克・基尔比发明第一块锗集成电路；

3. 工艺演进：从微米级（0.8μm、0.18μm）到纳米级（90nm、7nm），现在 3nm 工艺已量产，2nm 在研发。

结语：半导体工艺，科技的 “精密交响乐”

从硅砂提纯到封装测试，半导体工艺是人类对 “精度” 和 “可靠性” 的极致追求 —— 每一步都需要物理、化学、材料学的协同，每一台设备（如光刻机、刻蚀机）都是工业奇迹。

今天我们用通俗的语言拆解了这份复杂的工艺文档，其实芯片制造的核心逻辑很简单：“把复杂的电路，精准地做在硅片上，再给它穿好保护衣”。但正是这简单逻辑背后的千万个技术细节，支撑起了手机、电脑、汽车等千万种设备，成为现代科技的 “基石”。
