你手里手机芯片的封装，可能比指甲盖还小，但 70 多年前，第一只晶体管的封装却是 “金属玻璃壳 + 三根引线” 的大块头。很多人觉得封装只是给芯片套个壳，却不知道它是芯片性能的隐形支撑—— 没有适配的封装，再先进的芯片也无法接入电路，甚至会因散热、信号损耗问题发挥失常。

一、初创期（1947-1960s）

1947 年，贝尔实验室发明第一只晶体管，微电子封装才算真正 “诞生”。当时的需求很简单：让 tiny 的晶体管能焊接到电路上，还要防污染、固定位置。于是第一代封装 ——TO 型金属玻璃封装出现了：金属底座固定芯片，三根引线引出电流，玻璃绝缘层隔绝外界，体积大概有一节 5 号电池的 1/3。

但随着芯片从 “单个晶体管” 走向 “集成化”，封装也得跟着升级。1958 年第一块集成电路诞生，中小规模 IC开始出现，晶体管集成数量从几个涨到上千个，I/O 引脚也从 3 根变成十几根 ——TO 型的 3 根引线根本不够用。

1960 年代，双列直插式封装（DIP）横空出世，彻底解决了 “多引线” 难题。它把引线排成两列，陶瓷基底保证散热和绝缘，I/O 引脚从 4 根做到 64 根，完美适配中小规模 IC。后来又出现塑料 DIP，成本直接降了 70%，还能批量生产，迅速成为 70 年代的 “主流封装”—— 你家里老收音机、早期电脑里的芯片，大多是这种两排引脚的 DIP 封装，直到现在，一些简单的工业控制芯片还在沿用。

二、发展期（1970s-1980s）

1970 年代，芯片进入大规模 IC（LSI）时代，一个硅片能集成上万到数十万个晶体管，甚至能实现计算器、微型处理器的功能。但问题来了：传统 DIP 封装是插装式，引脚要穿过电路板，不仅占空间，还限制了电路的集成密度 —— 一块电路板上插满 DIP 芯片，根本做不大规模。

这时，电子组装技术的 “革命” 来了 —— 表面贴装技术（SMT）出现：芯片不用插针，直接贴在电路板表面，效率和密度大幅提升。而封装必须跟着 “改头换面”，于是一批表面贴装封装应运而生：

LCCC（无引线陶瓷芯片载体）：没有外伸引线，靠陶瓷基底的焊盘贴装，体积比 DIP 小一半，适合高频电路；

PLCC（塑料短引线芯片载体）：引线向内弯曲，像个 “小方盒”，能贴装在电路板两面，密度再升一级；

QFP（四边扁平引线封装）：引线从四边引出，间距最小做到 0.3mm，I/O 引脚最多达 240 根，成了 80 年代的明星封装—— 早期的 PC 主板 CPU、显卡芯片，用的都是 QFP 封装。

还有飞利浦发明的 SOP，其实是 DIP 的贴装版，引脚从两排变成小短腿，适配中小规模 IC 的 SMT 需求，成本低、易生产，至今仍是消费电子里的常客。

三、突破期（1990s）

1990 年代，芯片进入超大规模 IC（VLSI）时代，集成晶体管数突破千万，I/O 引脚也超过 1000 根。这时候，QFP 的四边引线走到了极限 —— 引线间距再小，也塞不下上千根引脚，而且引线太细容易断，焊接良率骤降。

封装必须换个思路，从周边引线改成面阵引线。1990 年代初，球栅阵列封装（BGA）诞生了 —— 它不在四边做引线，而是在封装底部做满微小的锡球，通过锡球与电路板连接。这种设计的优势太明显：I/O 引脚能轻松做到数百甚至上千根，锡球焊接可靠性高，还能通过增加锡球密度适配更高集成度的芯片。

但另一个老问题还没解决：封装比芯片大太多。比如 40 引脚的 DIP，封装面积是芯片的 85 倍；即使是 QFP，208 引脚的封装面积还是芯片的 7.8 倍 —— 这对追求 “轻薄小” 的便携设备来说，太不友好。

于是，芯片尺寸封装（CSP）出现了：封装面积与芯片面积之比≤1.2:1，几乎和芯片一样大。美国的 μBGA、日本的 CSP 本质都是同一类技术，比如一颗 10mm² 的芯片，CSP 封装只要 12mm²，比 QFP 的 78mm² 小太多。CSP 的出现，彻底解决了 “芯片小、封装大” 的长期矛盾，直接推动了手机、掌上电脑等便携设备的爆发。

四、集成期（21 世纪至今）

进入 21 世纪，芯片需求不再是 “单个性能强”，而是多芯片协同高效—— 比如手机 SoC 需要 CPU、GPU、内存、射频芯片一起工作，传统 “单芯片封装 + 电路板互连” 的方式，信号延迟大、功耗高。

于是，多芯片组件（MCM）出现了：把多个未封装的芯片贴装在多层布线基板上，互连后整体封装，相当于把 “多个芯片的系统” 装进一个封装里。比如早期的服务器 CPU，就是用 MCM 封装把多个计算核心集成在一起，性能比单芯片提升数倍。

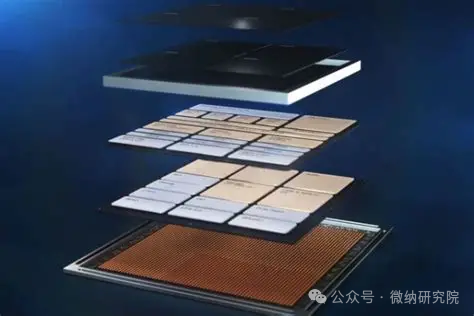

但 MCM 还是平面集成，面积仍有局限。这时候，3D 封装来了 —— 把芯片在纵向上堆叠，比如内存芯片叠 3 层、5 层，甚至把 CPU 和内存 “上下叠放”，通过硅通孔（TSV）实现芯片间的直接互连。3D 封装的优势是面积不增，性能翻倍：比如手机里的存储芯片，通过 3D 堆叠，16 层的 NAND 闪存容量比单层大 16 倍，体积却没变。

现在，封装已经从单个芯片的保护壳变成系统级集成平台—— 比如台积电的 CoWoS 封装，能把 CPU、GPU、HBM 内存、I/O 芯片集成在一个封装里，支撑 AI 芯片的超高算力；英特尔的 Foveros 3D 封装，通过 TSV 实现芯片 “立体互连”，延迟比传统互连降低 90%。
