技术评估：SMT设备性能参数的深入分析 前 言 表面贴装技术（SMT）作为现代电子制造的核心工艺，其设备性能直接决定了电子产品生产的质量、效率及成本。随着5G、人工智能和物联网等技术的快速发展，对SMT设备的精度、速度和智能化提出了更高要求。本文基于行业技术标准与前沿实践，深入解析SMT设备的核心性能参数，并探讨未来技术演进方向。
第 一部分 PART ONE
核心性能参数解析
1.贴装精度与稳定性优化 微米级精度挑战：高端贴片机（如ASM SIPLACE SX4）已实现±3.5μm@3σ的贴装精度，支持01005（0.25mm×0.125mm）元件，满足医疗微植入设备与AR眼镜的微型化需求。 振动抑制技术：采用主动式空气弹簧隔振系统，降低设备高速运动时的振幅至≤0.2μm，提升贴装良率3%。 热变形补偿：通过实时监测PCB温度场变化，动态校准贴装坐标，解决回流焊前基板形变导致的偏移问题。 2.效率与产能的量化突破 多轨道并行技术：双轨贴片机（如富士NXT III）实现PCB异步传输，换线时间压缩至5分钟，OEE（设备综合效率）达92%。 供料器智能调度：ITF（智能供料器）支持RFID自动识别料盘信息，减少人工换料错误，料站容量扩展至384个，兼容8mm~104mm带装/管装元件。
第 二部分 PART TWO
工艺参数精细化控制

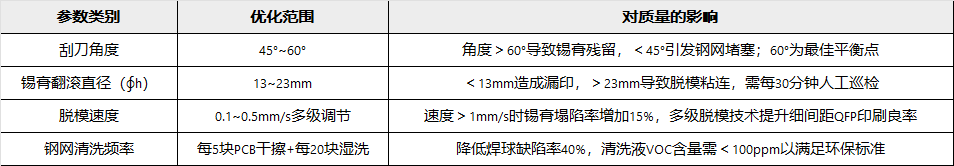

1.锡膏印刷工艺关键参数
2.回流焊温度曲线精准调控 无铅工艺曲线： 预热区：1~3℃/s升温至150~180℃（去除氧化物） 回流区：峰值温度245~255℃（SnAgCu焊料），TAL（液相以上时间）50~70秒 冷却区：＞2℃/s骤冷至100℃，抑制IMC层过厚导致的脆性断裂 氮气保护：氧浓度＜1000ppm可减少焊料表面氧化，提升润湿性15%
第 三部分 PART THREE
前沿技术趋势深度拓展
1.半导体封装与SMT深度融合 Hybrid Bonding应用：贴片机集成晶圆级键合头，实现≤1μm对准精度的Chiplet堆叠（如台积电SoIC），传输速率提升至8GT/s。 微透镜阵列贴装：UV固化胶精确定位光学传感器，偏移容差±2μm，推动LiDAR与3D传感模组量产。 绿色制造技术突破 节能回流焊：热回收系统（如ERSA EcoPulse）降低能耗30%，CO₂排放减少4.2吨/年/产线。 生物基焊膏：Henkel LOCTITE GC-10含30%植物树脂，焊接后生物降解率＞90%，通过IPC J-STD-004B认证。 2.数字孪生与AI闭环控制 虚拟调试系统：基于数字孪生（如西门子Process Simulate）预演贴装路径，缩短新品导入周期40%。 缺陷预测模型：LSTM算法分析AOI历史数据，提前4小时预警锡珠缺陷（准确率≥93%）。
结 语 summary
SMT设备已进入“超精密-智能闭环-可持续”三位一体发展阶段： 精度极限突破：亚微米贴装（±1μm）与纳米焊膏印刷（粒径5~15nm）将成为IC载板工艺新基准。 全流程零缺陷制造：通过MES整合SPI-AOI-X-Ray数据流，实现CPK＞1.67的六西格玛管控。 碳中和工厂：2030年目标：设备能耗再降40%，无铅化率100%，锡膏回收率≥95%。
