在精密复杂的PCB世界里，SMD（Solder Mask Defined） 与 NSMD（Non-Solder Mask Defined） 这对看似只有一字之差的“兄弟”，实则在结构、性能和应用上有着云泥之别。选错焊盘，轻则良率下降，重则整机失效，堪称电子工程师的“生死抉择”。
一、核心差异：谁在定义焊盘边界？
理解SMD和NSMD的关键，在于谁定义了焊盘最终的可焊接区域边界：

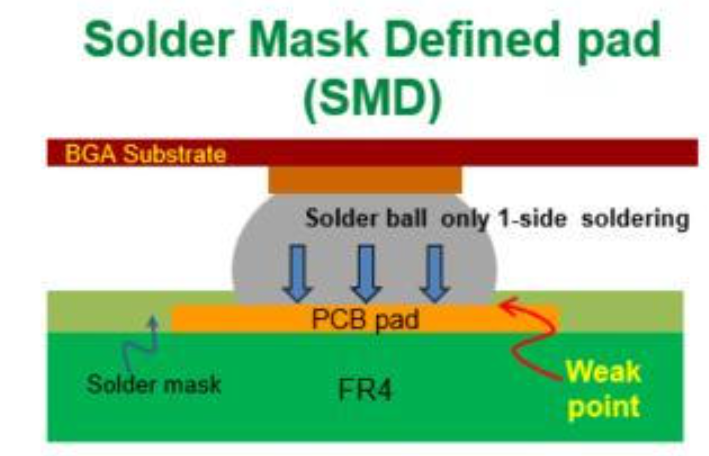

1、SMD（阻焊层定义焊盘）
结构特征： 铜焊盘（PAD）的尺寸大于阻焊层（Solder Mask）开窗的尺寸。
定义方式： 阻焊层开窗的形状和大小直接决定了最终暴露出来的、可供焊接的铜区域。阻焊层像一道“围墙”，严格限制了焊锡可以接触到的铜的范围。

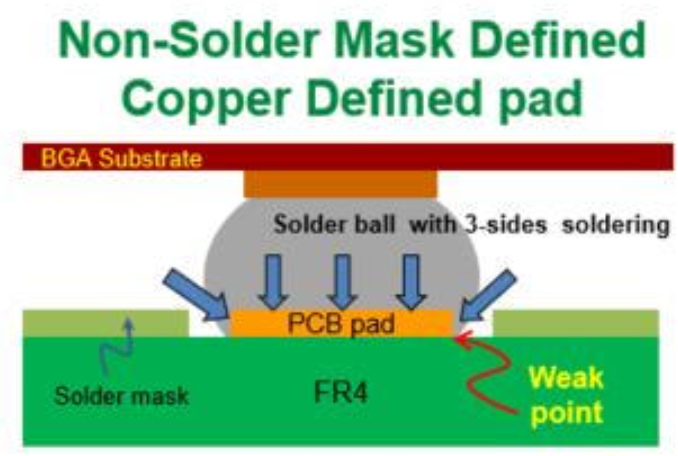

2、NSMD（非阻焊层定义焊盘）：
结构特征： 阻焊层开窗的尺寸大于底层铜焊盘（PAD）的尺寸。
定义方式： 最终暴露出来的、可供焊接的铜区域完全由蚀刻形成的铜焊盘自身形状和大小决定。阻焊层开窗只是提供了一个更大的“窗口”，铜焊盘完全“悬空”在这个窗口中央。
二、SMD vs NSMD：一场微米级的性能博弈
SMD与NSMD的主要区别如下：
特性 | SMD（阻焊层定义） | NSMD（非阻焊层定义） |
结构定义 | 阻焊开窗 < 铜焊盘，阻焊层定义焊接边界 | 阻焊开窗 > 铜焊盘，铜焊盘自身定义焊接边界 |
机械强度/可靠性 | 优点： 阻焊层像“铜墙”包裹焊盘边缘，提供良好机械支撑，焊点不易从焊盘上剥离（尤其侧向）。 | 缺点： 铜焊盘“悬空”，与基材结合面积相对较小，机械强度（尤其抗剥离力）通常弱于SMD。 |
应力/应变 | 缺点： 阻焊层紧贴铜焊盘边缘，热膨胀系数差异产生的应力更直接作用于铜-基材界面，易导致界面开裂（尤其大尺寸BGA、温度循环剧烈时）。 | 优点： 阻焊层与铜焊盘间有间隙，提供了应力缓冲带，能更好地吸收和释放热膨胀/收缩产生的应力，降低界面开裂风险。 |
对准精度/加工 | 优点： 对阻焊层对准精度要求相对较低，阻焊层稍微偏移对最终焊盘尺寸影响不大。制造相对宽容。 | 缺点： 对阻焊层对准精度要求极高。阻焊层偏移易导致开窗覆盖不全铜焊盘（影响焊接）或间隙过小（失去应力缓冲优势）。 |
焊盘尺寸精度 | 缺点： 最终焊盘尺寸受阻焊层开窗精度和厚度均匀性影响，控制难度略高。 | 优点： 焊盘尺寸仅由高精度的蚀刻工艺决定，尺寸精度高且一致性好，对精密间距元件（如细间距BGA、CSP）至关重要。 |
铜层保护 | 优点： 阻焊层覆盖焊盘边缘铜层，提供物理和化学保护，减少铜层被刮伤、氧化或腐蚀的风险。 | 缺点： 铜焊盘边缘完全暴露，在制造、运输、组装过程中更易受到物理损伤和氧化/腐蚀。 |
焊锡量控制 | 优点： 阻焊层限制焊锡流动范围，有助于形成更规整的焊点形状，焊锡不易过度铺展。 | 缺点： 焊锡可能沿暴露的铜焊盘边缘过度铺展，影响焊点形状，极端情况下可能造成桥连（对非常细间距元件）。 |
三、SMD与NSMD的适用场景
没有绝对的“最好”，只有最适合。选择取决于具体应用的核心需求：
首选 NSMD 的场景：
1、高密度互连（HDI）板卡： 尤其是使用细间距BGA（Ball Grid Array）、CSP（Chip Scale Package）、WLCSP（Wafer Level CSP） 等元件的设计。NSMD的高精度焊盘对确保微小焊球可靠连接至关重要。
2、对热循环可靠性要求极高的产品： 如汽车电子（发动机舱、变速箱控制）、航空航天电子、工业控制设备、室外通信设备。NSMD优异的应力释放能力能显著提升产品在严苛温度环境下的寿命。
3、高速/高频信号电路： NSMD焊盘与阻焊层间的间隙有助于减少高速信号传输中的寄生电容效应（虽然影响通常较小，但在极高频率下会被考虑）。
4、需要极高焊盘尺寸一致性的应用。
首选 SMD 的场景：
1、成本敏感型消费电子产品： SMD对制造对准精度的宽容性有助于降低PCB制造成本和不良率。
2、对机械强度（尤其是抗侧向力、抗剥离力）有明确要求的焊点： 例如某些连接器、大型电解电容、功率电感的焊盘。
3、焊盘位于板边或易受外力作用的区域： SMD提供的边缘保护能减少铜层损伤风险。
4、元件焊端/引脚本身设计较大，对焊盘精度要求相对不高时。
四、设计警钟：一字之差的代价
忽视SMD与NSMD的选择，或混用不当，可能导致：
1、焊点开裂/脱落： NSMD用在需高机械强度处，或SMD用在热应力大的BGA上，极易发生界面失效。
2、“枕头效应”（Head-in-Pillow）： 焊球与焊盘间出现未熔合缺陷，常见于BGA，NSMD设计不当（如阻焊偏位导致焊盘污染或氧化）可能加剧此问题。
3、焊接不良（虚焊/少锡）： SMD设计下阻焊层若侵入过多，导致可焊面积不足。
4、铜层损伤/腐蚀： NSMD焊盘边缘暴露，在恶劣环境下长期工作风险增加。
5、良率波动： 未根据元件和板厂能力选择合适的类型，增加生产难度和不良率。
