在现代社会，芯片已经成为我们日常生活中不可或缺的核心器件。从智能手机到笔记本电脑，从家用电器到新能源汽车，再到航空航天和人工智能芯片，几乎所有高科技设备的心脏都是微小而复杂的集成电路。而这些芯片，是在一个极其特殊、严苛的环境中生产出来的——超净室。乍一听，这个词可能有些陌生，但它对于芯片制造的重要性，不亚于手术室之于外科医生。那么，为什么制造芯片必须在超净室中进行？这要从芯片制造的微观世界谈起。

首先，芯片是一种高度精密的微型器件，其内部结构极其微小。以当前先进工艺为例，台积电和三星的3纳米制程，意味着芯片内部最小线宽仅有3纳米（即0.000003毫米），这个尺寸比人类头发直径的万分之一还要小。在这种尺度下，一粒肉眼看不见的灰尘、一滴水汽，甚至一个皮屑或空气中的微粒，都足以毁掉整个芯片的结构。这就好比你在沙漠中用针雕刻微缩画，突然风沙袭来，瞬间一切归零。芯片制造要求如此精密，外界环境的洁净程度必须严格控制，否则一颗尘埃就可能导致电路短路、芯片失效或者良率大幅下降。

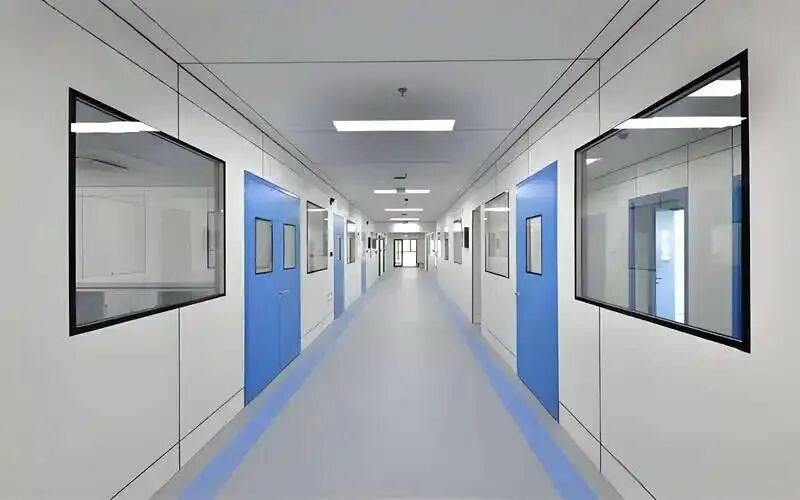

超净室的净，就是为了解决这个问题。所谓超净室，是一个被严格控制的环境，其空气中的微粒、温度、湿度、气压、电磁干扰、化学污染等都被精确管理。按照美国联邦标准（FED-STD-209E）对洁净度的分类，一间“Class 1”的超净室，每立方英尺的空气中只允许存在1个直径≥0.5微米的微粒。而普通室内空气中的同类微粒数可以高达几十万个，二者洁净度相差数十万倍甚至上百万倍。对于芯片制造厂来说，最常用的是Class 10到Class 100的洁净等级，这已经远超普通人对干净的认知。

其次，芯片的制造过程并非一次完成，而是由上百道工序组成，每一步都必须在高度洁净的环境下进行。这些工序包括光刻、刻蚀、离子注入、薄膜沉积、化学机械抛光（CMP）等。以光刻为例，它是芯片制造中最核心的步骤之一，利用紫外光将电路图案“刻”在硅片表面。如果光刻过程中有尘埃落入，哪怕只是一个纳米级别的污染物，也会导致线路偏移、电性异常，甚至导致整片晶圆报废。

不仅如此，在芯片制造中使用的材料本身也极为敏感。许多化学品（比如光刻胶、蚀刻气体）在暴露于空气中时会迅速降解，导致性能下降或反应异常。过多的水汽或氧气也可能引发氧化反应，改变芯片材料的物理特性。因此，制造环境不仅要干净，还要稳定——温度要恒定在±0.1℃以内，湿度需保持在极窄范围，气压要高于外界以防尘埃倒灌。这一切都是为了最大限度地保障芯片制造的可控性与一致性。

再进一步，从芯片良率的角度看，超净室的作用同样关键。在芯片制造中，一块12英寸的晶圆上可能同时生产数百甚至上千个芯片，但只要其中任意一个步骤出现偏差，就可能导致整块晶圆报废。良率每提高一个百分点，带来的经济效益可能以千万甚至上亿计。为了提升良率、降低成本，芯片厂商不惜重金建设超净室，并对其中的气流、排风、人员、设备布置等进行科学规划。比如，操作人员需要穿戴无尘服，全身包裹得滴水不漏；进入洁净区前还要经历风淋，以吹除附着在衣物上的微粒。设备布局上也需避免湍流，确保气流自上而下层层过滤，尘埃不至于在关键区域积聚。

有些人可能会问，是否有替代超净室的方式？目前来看，答案是几乎没有。尽管近年来出现了一些微型洁净罩技术，用局部超净区替代整体洁净空间以节省成本，但这只能应用于特定工艺步骤，无法完全取代整体超净环境。此外，随着制程节点日趋微缩，3纳米、2纳米甚至1纳米技术的推进，对洁净度的要求还在不断提升。芯片制造的纳米战争，其实也可以看作是洁净战争——谁能控制更洁净的制造环境，谁就更有可能赢得先进工艺的主动权。

从产业角度看，超净室的建设成本极高，通常占据整座芯片工厂投资的30%到50%。以台积电、英特尔、三星这些头部芯片厂为例，一座最先进的晶圆厂（GigaFab）动辄投资上百亿美元，而其中用于超净室的设备与系统投入就高达数十亿美元。而这些投入的背后，是全球半导体制造竞争的核心战场——技术的精度、产能的规模、良率的提升，都与超净环境密不可分。可以说，谁能掌握超净室设计与管理的核心技术，谁就具备制造高端芯片的底气。

最后，超净室不仅是一种物理空间，也是一种文化与纪律。它代表着芯片制造中对极致精度的追求、对风险最小化的态度、对科技严谨性的极致体现。在这样一个环境中工作，不允许一点点侥幸和随意。工程师必须严格遵守操作规程，每一个环节都需要可重复、可追溯、可量化。这种管理哲学，正是半导体行业能够持续演进、摩尔定律得以延续的重要支撑。

综上所述，芯片制造必须在超净室中进行，不仅是为了防尘，更是为了保障每一个微观细节都在严格控制之下运行。这个看不见、摸不着的空间，承载着现代文明中最复杂的制造过程。正是超净室这一幕后英雄，让人类能够在纳米尺度上实现电子控制的奇迹，也正是它，推动着整个信息社会不断前行。未来，随着芯片工艺的持续微缩，超净室的作用只会更加重要，其技术水平也将成为衡量一个国家或企业半导体制造能力的关键指标。芯片的未来，离不开这个洁净世界。
