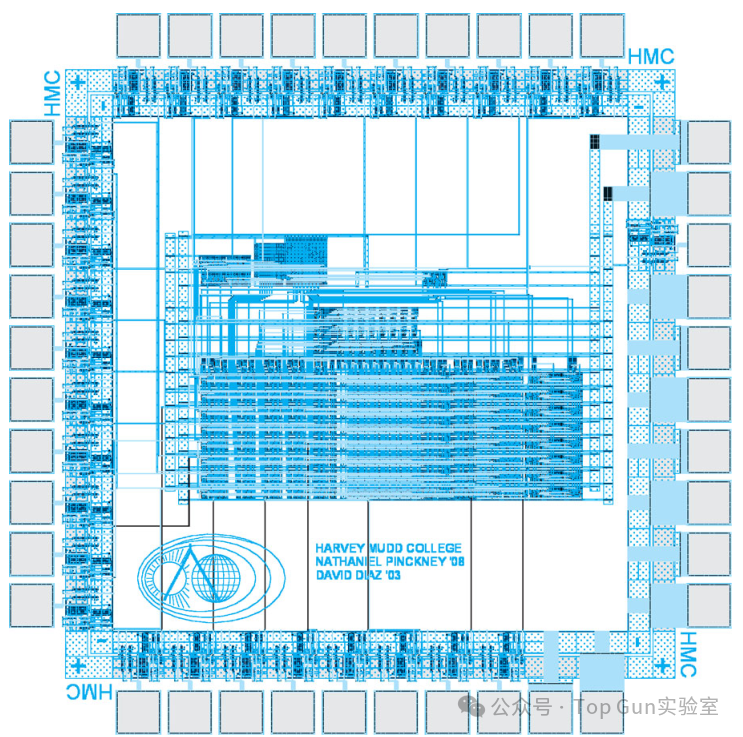

买房时,你最关心什么?地段、价格,当然还有户型图!一个合理的户型图能让小空间住出大格局,让生活动线流畅舒适。在复杂的集成电路(IC)设计中,也存在着一张至关重要的“户型图”,它就是我们今天要科普的主角——Floorplan,中文译作布局规划或布图规划。
在复杂的超大规模集成电路(VLSI)设计流程中,设计者需要将抽象的硬件描述语言(RTL)最终转化为实际的物理版图。这一转变过程的核心环节,便是物理设计(Physical Design)。而物理设计的第一步,也是对芯片最终性能、功耗、面积(PPA)影响最深远的一步,就是Floorplan。
Floorplan 不仅仅是简单地将模块“排排坐”,它是在芯片制造开始前,对整个芯片物理空间进行的一次高层次、全局性的资源分配与约束定义。这一阶段的决策,将直接决定后续的放置(Placement)和布线(Routing)工作能否顺利收敛,并最终决定产品能否达到预期的技术指标。
一、Floorplan 的核心要素与约束
Floorplan 的目标是为设计中的所有主要组件确定一个最优的相对位置和尺寸。这些组件主要包括:
1. 宏单元放置(Macro Placement)
宏单元(Macros)通常指预先设计好的、具有固定形状和尺寸的大型功能模块,如 SRAM/DRAM 存储器、PLL(锁相环)、ADC/DAC 等 IP 核。宏单元的放置是 Floorplan 的首要任务,因为它占据了芯片面积的很大一部分,且对时序(Timing)和布线拥塞(Routing Congestion)影响巨大。
宏单元放置需注意:
•时序约束: 关键路径上的宏单元应尽可能靠近,以缩短信号传输延迟。
•拥塞约束: 宏单元之间需要预留足够的布线通道,避免形成布线瓶颈。
•电源约束: 宏单元(尤其是存储器)通常是高功耗区域,其电源引脚应靠近电源网络的主干。
2. 电源网络规划(Power Planning)
Floorplan 阶段必须同时规划电源/地网络(Power/Ground Network),包括电源环(Power Rings)和电源条(Power Stripes)。电源网络的合理设计是保证芯片信号完整性(Signal Integrity)和功耗稳定的关键。
电源网络规划注意事项:
•IR 压降(IR Drop): 不合理的电源网络会导致电阻过大,在高电流需求时产生电压下降(IR Drop),从而导致逻辑错误或时序违例。
•去耦电容(Decoupling Capacitors, Decaps): 需要预留空间并插入 Decaps,以应对瞬时电流需求,抑制电源噪声。
3. I/O 与引脚布局(I/O and Pin Placement)
I/O 引脚(Pads)是芯片与外部世界的接口,它们的位置受到封装(Package)要求的严格限制。
I/O 与引脚布局注意事项:
•Pad Ring: I/O Pads 通常环绕在芯片核心区域的四周,形成 I/O 环。
•Pin Assignment: 模块的输入/输出引脚(Ports)在 Floorplan 阶段确定其在边界上的大致位置,这直接影响到连线长度和布线难度。
4. 核心区域与布线密度(Core Area and Routing Density)

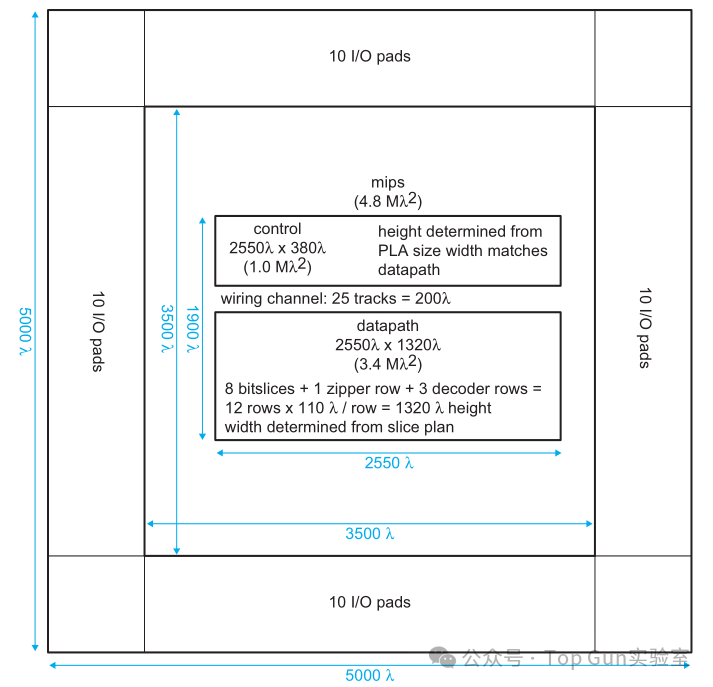

Floorplan 确定了核心区域(Core Area)的尺寸和形状,以及标准单元(Standard Cells)的放置区域。设计者需要通过调整核心区域的宽高比(Aspect Ratio)来优化整体布线效率。
注意事项:
•布线通道(Channel): 宏单元之间预留的用于标准单元连线的空间。
•密度控制: 确保标准单元的放置密度均匀,避免局部密度过高导致的布线拥塞。
二、Floorplan 对 PPA 的量化影响

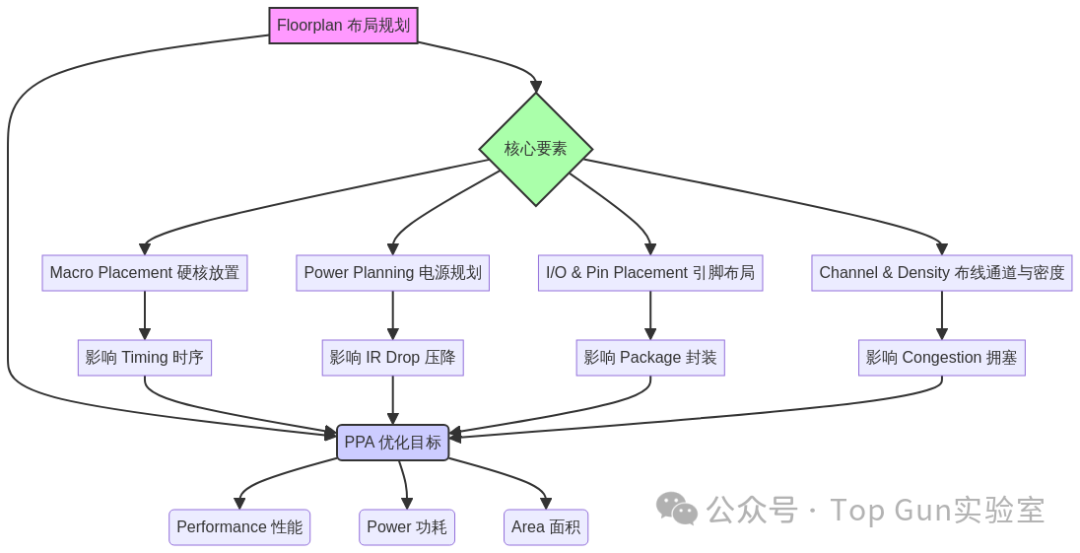

Floorplan 是实现PPA(Performance, Power, Area)目标的关键杠杆。其影响的逻辑关系如图所示:
1. 性能(Performance)
性能主要由芯片的最高工作频率决定,这直接与时序收敛(Timing Closure)相关。
| Floorplan 因素 | 性能影响机制 |
| 宏单元间距 | 决定了关键路径的互连线长度,线长直接影响信号延迟。 |
| 时钟树起点 | 决定了时钟树(Clock Tree)的构建难度和时钟偏斜(Clock Skew)。 |
| 布线拥塞 | 拥塞迫使布线绕道,增加线长,恶化时序。 |
2. 功耗(Power)
功耗包括动态功耗和静态功耗。Floorplan 主要通过以下方式影响功耗:
•动态功耗: 连线长度的缩短可以减少寄生电容(C),从而降低动态功耗。
•IR Drop: 良好的电源网络规划能减少 IR Drop,允许设计者在不牺牲可靠性的前提下,适当降低供电电压(V),实现功耗的大幅优化。
3. 面积(Area)
面积决定了芯片的制造成本。Floorplan 通过以下方式优化面积:
•紧凑布局: 最小化模块之间的空白区域,尤其是在 Pad-limited 设计中。
•规则化: 采用矩形或规则形状的模块,有利于紧密堆叠和高效布线。
结论
Floorplan 是芯片物理设计中的战略决策点。它不仅仅是一张“户型图”,更是一份决定芯片PPA 三重约束能否平衡的工程蓝图。一个成功的 Floorplan 能够为后续的物理实现奠定坚实的基础,是高性能、低功耗芯片得以诞生的先决条件。对于 VLSI 设计工程师而言,Floorplan 的艺术和科学,是其专业能力的核心体现。
