芯⽚上如何产⽣⾼压?
前天 16:37   浏览:174   来源:小萍子
  • 在半导体芯片中,高压(通常指高于芯片供电电压的电压,如5V至数十伏)的生成是许多关键功能实现的基础。
  • 电荷泵、电感Boost和开关电容等技术各有优劣,工程师需根据具体需求(电压等级、电流能力、工艺条件)选择最佳方案。

1. 高压生成的方法

1.1 电荷泵(Charge Pump):电容的“电压叠加”

电荷泵是最经典的片上高压生成方案,其核心原理是通过电容和开关的周期性切换,逐级“泵送”电荷,实现电压倍增。


  • Dickson电荷泵

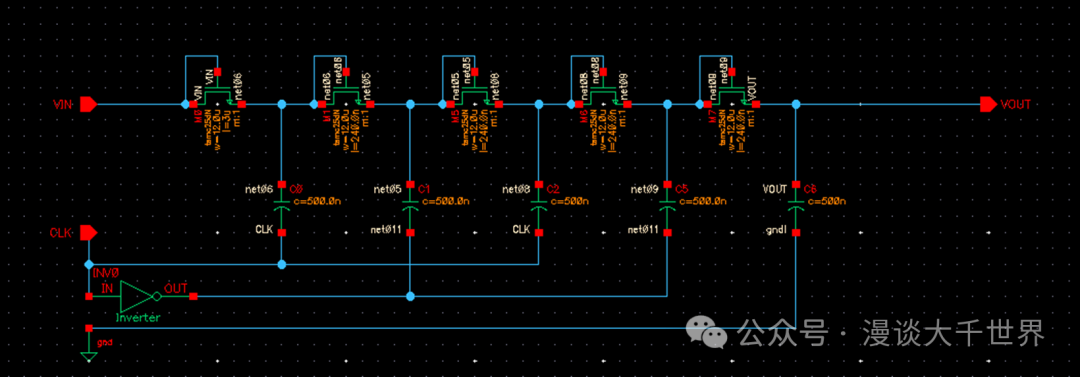

    由二极管(或MOSFET替代)和电容级联构成。通过时钟信号控制开关,电容交替充电和串联放电。例如,一个两倍压电荷泵的输入电压为,在第一阶段电容充电至,第二阶段该电容与电源串联,输出达到为开关压降)。通过多级级联,可生成更高电压。


    特点
    • 无需电感,易于集成;
    • 输出电流较小,效率随级数增加而下降;
    • 典型应用:Flash存储器编程(需10-20V)、OLED驱动(~15V)。
1.2 开关电容电压转换器:动态重构电容网络

开关电容技术通过改变电容的连接方式(并联充电、串联放电)提升电压。例如,Cockcroft-Walton倍压电路利用多级电容和二极管的组合,将交流信号整流为高压直流。

  • 设计优化


    采用MOSFET替代二极管可减少压降,提升效率。通过调整开关频率和电容值,可灵活调节输出电压。


    应用场景


    低功耗传感器接口、能量采集电路。
1.3 电感式升压转换器(Boost Converter):高效能量转换

传统的电感式Boost电路通过周期性开关电感和储能电容,将输入电压提升至更高等级。其核心公式为:

  • 片上集成挑战


    传统电感体积大,难以集成,但先进工艺(如TSMC 16nm以下)支持微型化平面电感的制造。

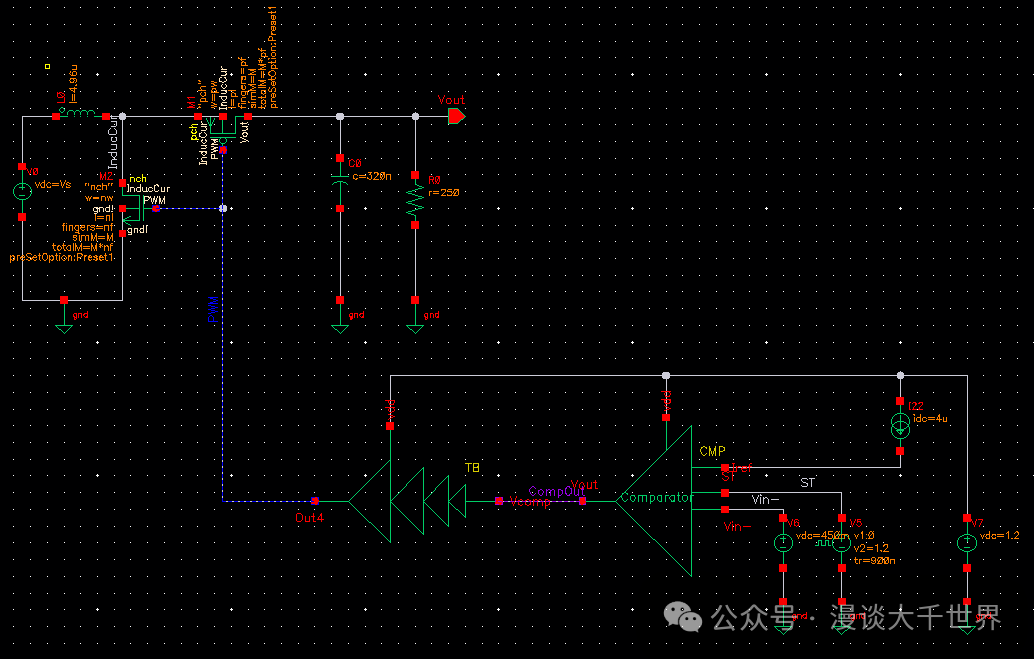

    Boost Converter Design Help - Custom IC Design - Cadence Technology ...
  • 优势


    高效率(>90%)、支持大电流输出,适用于电源管理芯片(PMIC)。

2. 高压生成的关键设计挑战*

2.1 效率与面积的权衡
  • 电荷泵的级数限制


    级数越多,输出电压越高,但开关损耗和电容面积显著增加。例如,4级电荷泵的效率可能低于50%。
  • 电感式Boost的微型化


    片上电感的Q值(品质因数)较低,需优化布局以降低寄生电阻。
2.2 噪声与纹波抑制

开关操作(尤其是电荷泵和Boost电路)会引入高频噪声和电压纹波,可能干扰敏感模拟电路。解决方法包括:

  • 增加滤波电容;
  • 采用多相位交错控制技术;
  • 优化开关时序以减少电流尖峰。
2.3 高压器件的工艺兼容性
  • 厚栅氧晶体管


    栅极氧化层加厚以承受高压,但牺牲了开关速度。
  • LDMOS(横向扩散MOS)


    通过特殊掺杂工艺实现高击穿电压,广泛用于功率集成电路。
2.4 动态电压调节

在负载变化时(如Flash存储器擦除阶段电流突增),需通过闭环反馈(如电压模/PWM控制)快速调整输出电压,避免过冲或跌落。


3. 典型应用场景

3.1 非易失性存储器(NVM)
Flash和EEPROM需要10-20V高压进行编程和擦除,电荷泵因其紧凑性成为首选方案。例如,智能手机的eMMC芯片内置多级电荷泵以支持高速写入。

3.2 显示驱动
OLED显示屏的像素驱动需15-20V偏置电压,电荷泵或Boost电路为每个像素提供精准电压控制。

3.3 MEMS传感器
微机电系统(如加速度计、陀螺仪)需要高压驱动静电执行器,开关电容转换器因低功耗特性被广泛采用。

3.4 射频(RF)前端
部分射频开关和功率放大器需高压供电,微型变压器耦合技术可满足高频隔离需求。
