芯片设计从RTL到GDSII全流程
2025年04月29日 16:18   浏览:235   来源:小萍子
  • 芯片设计从RTL到GDSII的全流程是一个复杂且多阶段的过程,涉及功能设计、物理实现、验证和制造准备。
  • 最终目标是在性能(Performance)、功耗(Power)、面积(Area)(PPA)之间取得最佳平衡。

1. 规划和设计阶段(Planning and Design)

目标:定义芯片架构、模块划分及设计约束,确保可行性。

1.1 需求分析与规格制定

  • 功能需求:明确芯片用途(如AI加速、5G基带)、性能指标(算力、延迟、带宽)。

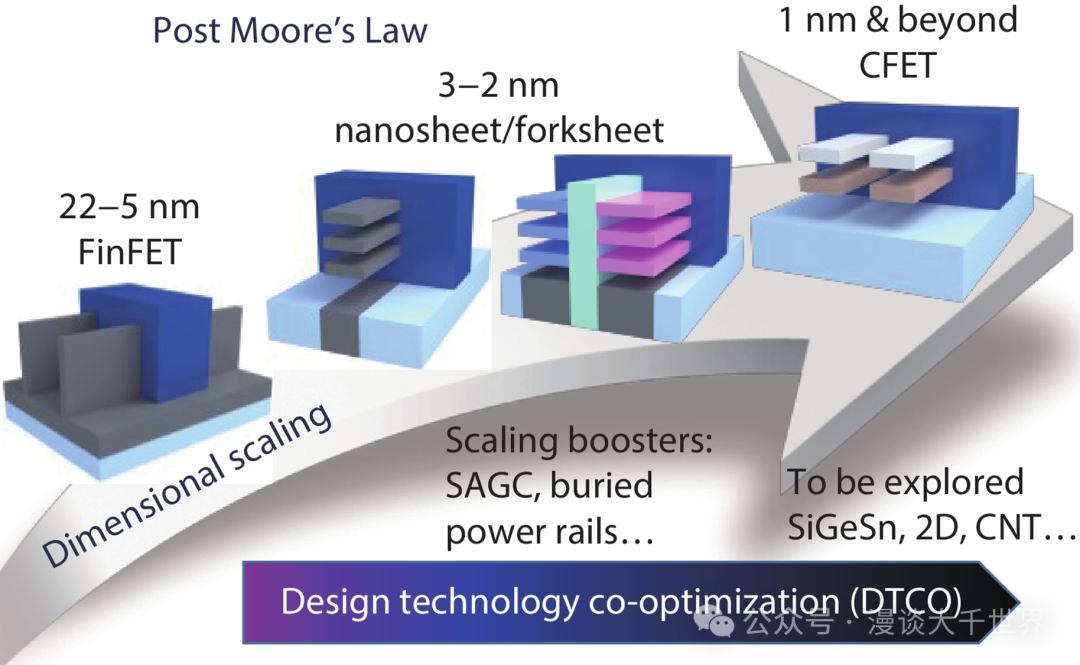

  • 工艺选择:根据功耗和性能选择工艺节点(如TSMC 3nm、Samsung 4LPP)。
  • 设计规范文档:包含模块接口、时钟域、电源域、IP集成要求等。

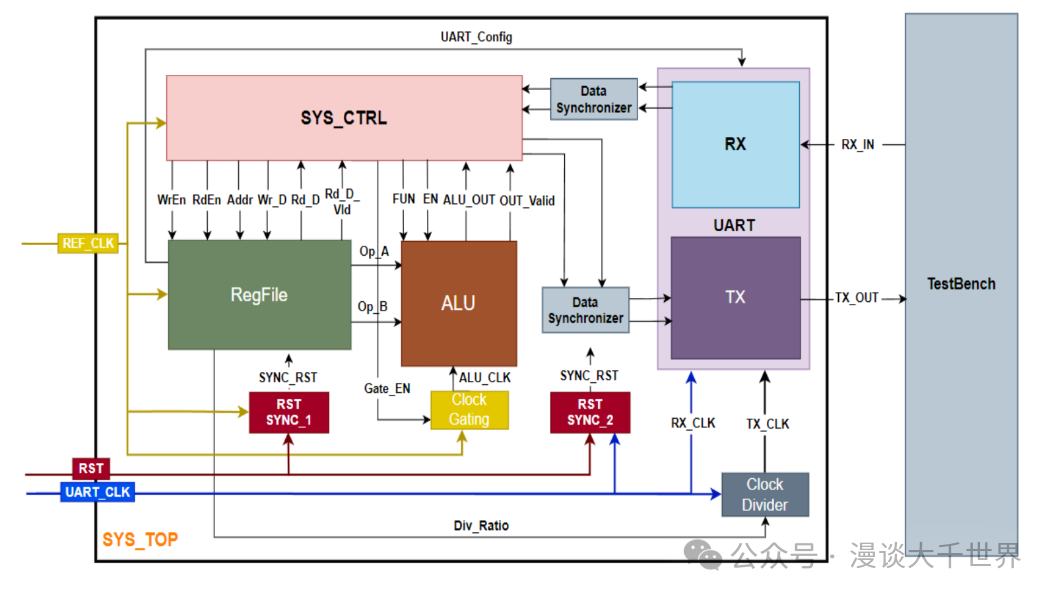

1.2 系统架构设计

  • 模块划分:划分CPU核、GPU、NPU、SRAM、I/O控制器等,定义互连架构(如NoC、AXI总线)。
  • 功耗预算:动态功耗(动态开关活动)和静态功耗(漏电)的分配,例如CPU核占40%,SRAM占30%。
  • 面积估算:基于模块复杂度预测芯片尺寸(如10mm²@5nm)。

1.3 IP选型与集成

  • 第三方IP:选择已验证的IP(如ARM Cortex-A78、LPDDR5控制器),评估兼容性(电压域、接口协议)。
  • 内部IP复用:复用已有模块(如加密引擎),减少开发周期。

1.4 工具与流程规划

  • EDA工具链:Synopsys(Fusion Compiler、PrimeTime)、Cadence(Innovus、Genus)、Mentor(Calibre)。
  • 版本控制:使用Git管理RTL代码和设计文档,制定迭代里程碑。

2. RTL设计(RTL Design)

目标:实现功能正确且可综合的RTL代码。

2.1 RTL编码

  • 语言:Verilog/SystemVerilog为主,VHDL为辅,遵循可综合编码规范(避免不可综合语法)。
  • 模块化设计:层次化设计(Top-Down),例如将SoC划分为子系统(CPU Cluster、PCIe Subsystem)。
  • 同步设计:统一使用时钟上升沿触发,避免组合逻辑环路。

2.2 功能验证

  • 仿真平台:基于UVM搭建验证环境,集成断言(SVA)和覆盖率收集。
  • 测试用例
    • 定向测试:验证关键功能(如中断处理、DMA传输)。
    • 随机测试:通过约束随机生成激励,覆盖边界条件(如FIFO溢出)。
  • 覆盖率目标:代码覆盖率(100% Line/Branch)、功能覆盖率(关键场景覆盖95%+)。

2.3 形式验证

  • 等价性检查:使用Synopsys VC Formal验证RTL与参考模型的一致性。
  • 属性检查:验证关键协议(如AXI握手信号)是否满足时序要求。

2.4 早期功耗分析

  • 工具:Ansys PowerArtist、Cadence Joules。
  • 方法:基于仿真活动数据(SAIF/VCD)估算动态功耗,识别高功耗模块。

3. 综合与优化(Synthesis and Optimization)

目标:将RTL转换为优化的门级网表,满足PPA目标。

3.1 逻辑综合流程

  • 输入文件:RTL代码、工艺库(.lib)、设计约束(SDC)。
  • 步骤
    1. Translation:将RTL转换为通用布尔逻辑(GTECH网表)。
    2. Optimization:根据约束(如时钟频率、面积)进行逻辑重组(Flattening/Structuring)。
    3. Mapping:映射到工艺库单元(如NAND2X1、DFFRNQ)。
  • 输出:门级网表(.v)、时序约束(SDC)、面积/功耗报告。

3.2 设计约束(SDC)

  • 时钟定义create_clock -period 2 [get_ports clk]
  • 输入/输出延迟set_input_delay 0.5 [get_ports data_in]
  • 例外路径set_false_path -from [get_clocks clkA] -to [get_clocks clkB]

3.3 DFT(可测试性设计)

  • 扫描链插入:工具自动插入扫描触发器(Scan FF),形成链式结构。
  • MBIST:为存储器添加内建自测试逻辑,生成测试向量。
  • ATPG:生成制造测试用的故障覆盖率向量(Stuck-At、Transition Faults)。

3.4 挑战与解决

  • 时序违例:通过调整约束或优化逻辑结构(如路径重组、插入流水线)。
  • 面积过大:启用资源共享(Resource Sharing)或工艺库降级(使用低驱动强度单元)。

4. 布局设计(Layout Design)

目标:确定单元和宏模块的物理位置,优化时序和布线。

4.1 布局规划(Floorplan)

  • 芯片形状:根据封装要求(如BGA引脚分布)确定长宽比。
  • 宏模块放置:手动固定大模块(如SRAM、模拟IP),避免布线拥塞。
  • 电源网络
    • 全局网格:设计多层金属的VDD/GND网格,降低IR Drop。
    • 去耦电容:在关键模块周围插入Decap Cell,抑制电源噪声。

4.2 标准单元布局(Placement)

  • 工具算法:基于Timing-Driven/Congestion-Driven的布局算法(如Euler方法)。
  • 优化目标
    • 时序优化:关键路径单元靠近放置,减少线延迟。
    • 拥塞控制:避免局部密度过高(如>85%利用率)。

4.3 时钟树综合(CTS)

  • 结构设计:H-Tree、X-Tree或平衡缓冲器链,减少时钟偏斜(Skew < 10ps)。
  • 低功耗技术:时钟门控(Clock Gating)动态关闭闲置模块时钟。
  • 多时钟域:为异步时钟域插入同步器(CDC处理)。

5. 布线设计(Routing Design)

目标:完成信号线和电源线的物理连接,确保信号完整性。

5.1 全局布线(Global Routing)

  • 任务:将网表分解为全局布线单元(G-Cell),规划大致路径。
  • 拥塞分析:通过热力图识别拥塞区域,调整布局或绕线策略。

5.2 详细布线(Detailed Routing)

  • 金属层分配:低层金属(M1-M3)用于局部布线,高层金属(M4+)用于长距离互联。
  • 设计规则:遵守线宽、间距、通孔覆盖规则(如TSMC DRC规则)。
  • 天线效应修复:插入跳层(Layer Hopping)或反向二极管(Antenna Diode)。

5.3 信号完整性优化

  • 串扰(Crosstalk):增加间距、插入Shield Wire(接地线)或Buffer。
  • IR Drop:优化电源网络密度,增加局部电源触点(Via)。
  • 电迁移(EM):加宽高电流路径的金属线(如电源线、时钟线)。

6. 物理验证(Physical Verification)

目标:确保版图符合制造规则和设计意图。

6.1 DRC(设计规则检查)

  • 检查内容:线宽、间距、通孔尺寸、金属覆盖率等。
  • 工具流程:Calibre DRC加载工艺厂提供的规则文件(.rul),生成错误报告。

6.2 LVS(版图与原理图对比)

  • 步骤:提取版图网表(SPICE),与门级网表对比连接关系。
  • 常见错误:短路(Short)、开路(Open)、器件尺寸不匹配。

6.3 ERC(电气规则检查)

  • 检查内容:浮空节点、孤立的电源/地线、静电放电(ESD)路径。

6.4 修复策略

  • 自动修复:工具自动调整违例(如金属填充满足密度规则)。
  • 手动调整:工程师根据错误坐标修改版图。

7. 后端仿真(Back-End Simulation)

目标:基于实际版图参数验证时序和功耗。

7.1 寄生参数提取(Parasitic Extraction)

  • 方法:基于工艺的RC模型(如3D场求解器),生成SPEF文件。
  • 精度分级:QRC(Quick Extraction)用于早期分析,StarRC(Sign-off级)用于最终签核。

7.2 时序签核(STA Sign-off)

  • 流程:PrimeTime加载SPEF和SDC,分析所有时序路径(Setup/Hold)。
  • 违例修复
    • 关键路径:插入Buffer、调整驱动强度或重新布线。
    • 时钟不确定性:优化时钟树或调整约束(如降低时钟频率)。

7.3 功耗签核

  • 动态功耗:基于开关活动文件(SAIF)计算翻转功耗。
  • 静态功耗:根据工艺库的漏电模型估算总漏电。
  • 工具:Ansys Redhawk用于IR Drop和电迁移分析。

8. GDSII生成(GDSII Generation)

目标:输出最终版图文件供晶圆厂制造。

8.1 数据转换

  • 格式转换:将设计工具内部数据库(如Cadence OA)转换为GDSII二进制格式。
  • 层次结构:保留版图层(Layer)、文本标注(Label)、单元引用(Cell Reference)。

8.2 最终检查

  • 数据完整性:确认所有金属层、通孔、文本层完整。
  • 层映射表:提供GDSII层号与工艺层的对应关系(如M1对应层号11)。

8.3 交付文件

  • GDSII文件:包含全部物理设计信息。
  • 配套文档:工艺说明、IP使用协议、测试向量(ATPG)。

9. 制造和生产(Manufacturing and Production)

目标:完成芯片流片、测试及量产。

9.1 掩模制作

  • 光刻掩模:根据GDSII生成数十层掩模(如金属层、通孔层、掺杂层)。
  • OPC(光学邻近校正):修正光刻过程中的图形畸变(如线端缩短)。

9.2 试生产(Tape-out)

  • 工程样品:生产少量芯片(如100片),进行硅后验证。
  • 测试内容
    • 功能测试:使用ATE(自动测试设备)验证逻辑功能。
    • 性能测试:测量频率、功耗、温度特性。
    • 可靠性测试:HTOL(高温寿命测试)、ESD测试。

9.3 量产

  • 良率提升:通过工艺调整(如曝光参数优化)提升良率至95%+。
  • 封装:根据应用选择封装形式(如FCBGA、WLCSP)。
  • 交付:通过供应链分发至客户(如手机厂商、数据中心)。

工具链示例

  • RTL设计:VCS(仿真)、Verilator(开源仿真)、SpyGlass(代码检查)。
  • 综合:Synopsys Design Compiler(DC)、Cadence Genus。
  • 物理设计:Cadence Innovus(布局布线)、Synopsys IC Compiler(ICC2)。
  • 签核:PrimeTime(STA)、Mentor Calibre(DRC/LVS)、Ansys Redhawk(功耗/IR)。
