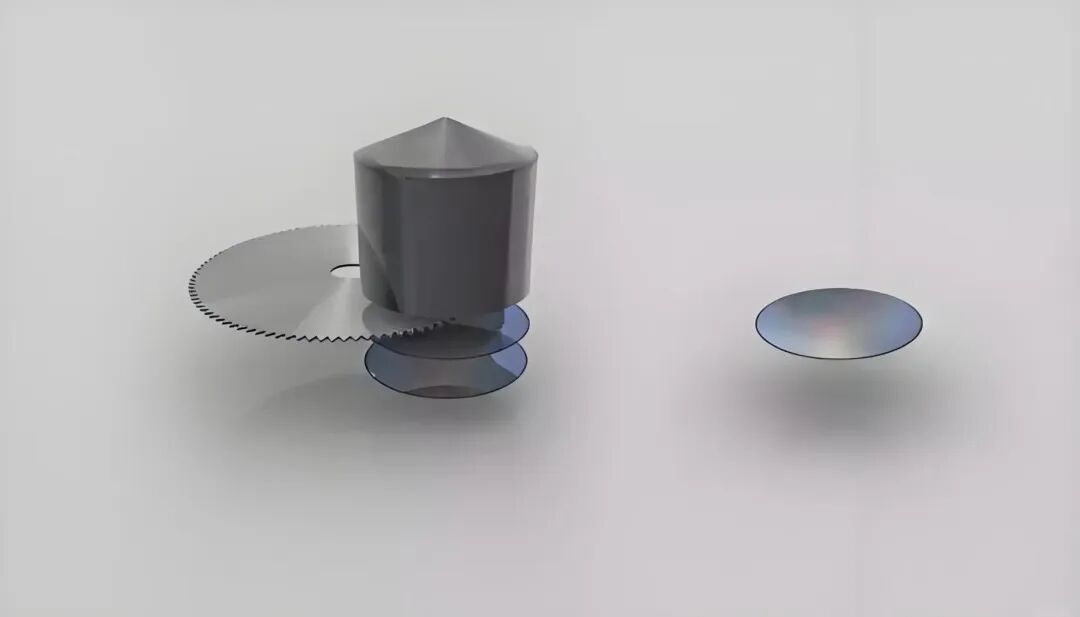

走进半导体工厂，你会看到一片片闪闪发亮的硅晶圆（Wafer），像一张张精致的镜子，整齐地放在特殊的盒子里。可你有没有想过：为什么晶圆偏偏是圆的？不能做成方的？别小看这个问题，它背后可是隐藏着物理学、材料学、工艺学的多重考量。晶圆的前身是“硅单晶棒”。想象一下，一根又长又粗的“硅柱子”，是通过直拉法（Czochralski法）或区熔法等工艺从高纯度多晶硅里慢慢“长”出来的。这根单晶棒的横截面，本来就是圆的。于是，当我们要把它切成一片片薄片（也就是晶圆）时，最自然的形状就是圆片。如果强行切成方形或其他形状，不仅浪费材料，还增加工艺难度。所以，晶圆之所以是圆的，第一大原因很简单：它从源头就是圆的。假如我们非要造反，把圆柱形的单晶棒切成方形晶圆会怎样？你会发现：方形切割意味着要修边。那些修掉的部分，统统变成了废料。而硅可是昂贵的材料，良率就是钱！圆形晶圆，则能最大化保留硅棒的体积，切片时几乎没有边角料损失。对于动辄数亿美元的生产线来说，这点节省至关重要。别忘了，晶圆其实非常脆，就像薄玻璃片。它在高温、真空、化学腐蚀等环境里要经历上百道工艺。要是晶圆形状不合理，很容易碎。从力学角度来看：圆形的边缘没有尖角，应力分布均匀，不容易在某个点集中而导致裂纹。方形或三角形晶圆的尖角是天然“弱点”，在搬运和加工时很可能直接崩裂。半导体工厂里的自动化设备，就像一群高度精准的“机器人保姆”。它们用机械手来抓取、搬运、旋转晶圆。圆形晶圆有个好处：无论你怎么旋转，它都一样。机械手只需要对准一次，后续操作全程无忧。如果晶圆是方形，设备就得不断校准方向，效率下降，出错率上升。而在芯片制造中，任何微小的偏差都可能导致几百万美元的损失。晶圆制造的核心工艺之一是光刻。在光刻之前，晶圆表面需要均匀涂上一层光刻胶。工厂里采用的常见方法叫旋涂（Spin Coating）：把晶圆放在高速旋转的平台上，靠离心力让液体光刻胶均匀铺开。想象一下，如果是方形晶圆，高速旋转时四个角会甩得更远，导致光刻胶堆积不均匀。这样一来，电路图案就会出现缺陷。圆形晶圆就没有这个问题，旋转对称，涂层均匀，光刻效果稳定。有人可能会问：“芯片本身不是方形的吗？如果晶圆做成方形，不是能摆得更满，更省空间吗？”确实，芯片单颗多为矩形，方形晶圆的排布效率更高。但问题是，方形晶圆的工艺风险和材料浪费远大于它带来的排布优势。所以产业界选择了折中方案：圆形晶圆 + 方形芯片排布。这样虽然边缘有浪费，但整体经济性和良率更优。因为工艺流程、设备、物理规律都决定了：圆形是唯一合理选择。
