晶圆是用来制造芯片的基底材料，听起来像做饼干的模具，但它的要求远比烘焙严苛。今天我们要聊的是晶圆制造中一个特别执着的标准——完美的平整度。你可能会问：不就是一块圆盘吗？扁不扁有那么重要吗？其实，晶圆的平整度就像是盖摩天大楼时的地基，一点点偏差，最终都可能造成整个芯片报废。

晶圆到底是什么？

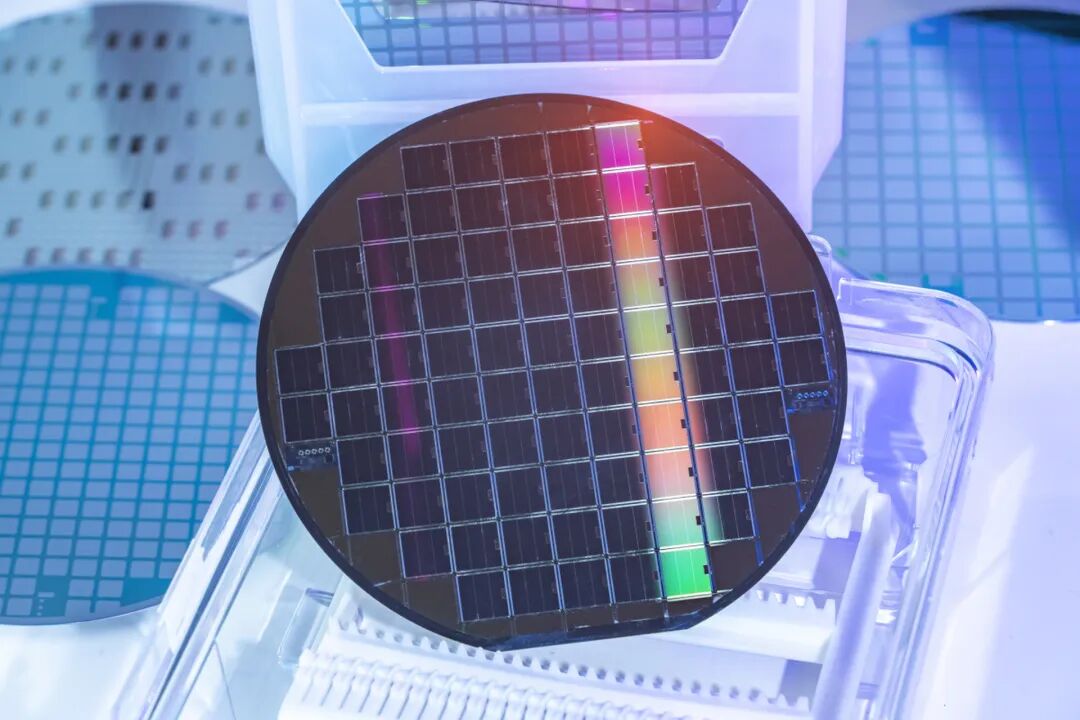

晶圆，是由高纯度单晶硅制成的圆形薄片，是整个芯片制造的第一步。一般直径为8英寸（约200毫米）或12英寸（约300毫米），厚度只有不到1毫米，看起来像一张薄薄的CD，但它的价值可不一般。

每一块晶圆上可以刻画数百甚至上千颗芯片。这个刻画过程，不是用笔写，而是使用光刻、蚀刻、沉积、离子注入等一系列高精密工艺，像打印电路图一样，把极其细微的电路结构一层层写到晶圆上。

什么是晶圆的“平整度”？

所谓平整度，就是这块晶圆有多平滑、均匀、不翘边、不凹陷。在工业术语中，相关指标有几个：全局平整度（Global Flatness）：整片晶圆表面是否处于一个水平面。局部平整度（Local Flatness）：某个小区域是否足够平整。翘曲度（Warp）：晶圆是否整体有轻微弯曲。弓形度（Bow）：晶圆中间是否鼓起或塌陷。

这些听起来像是在修剪头发那样微小的纠结，但在半导体制造中，哪怕0.001毫米的误差，都可能影响整个芯片的精度和良率。

为什么平整度这么重要？

1. 光刻对焦：必须平如镜面

芯片制造过程中最核心的环节之一是光刻（Lithography）。它就像用放大镜在晶圆上投影电路图，每一层都必须精准对齐。如果晶圆表面凹凸不平，哪怕只是微小起伏，就像相机拍照时没对好焦，结果照片模糊不清。同理，电路图也会刻歪、错位，导致芯片短路、误差甚至失效。换句话说，不平整的晶圆会直接影响芯片图案的精度和功能。

2. 多层叠加：一层不平，层层出错

现代芯片像千层蛋糕，有上百层电路结构堆叠在一起。一层不平，下一层就难以对齐，最终整个芯片蛋糕都可能倾斜或断裂。想象一下，若第一层地砖没铺平，往上的每一层墙砖都会越盖越歪，最后房子可能倒塌。芯片也是一样，每一层都要对齐、紧密、平整，才能确保运作稳定。

3. 微纳米制程：越先进越挑剔

随着芯片进入5纳米、3纳米甚至1纳米时代，一条电路宽度已经比病毒还小。这种极端微小的尺度下，任何表面起伏，都是灾难级别的影响。比如，芯片上的一个凸点，放大来看相当于你手机屏幕上一个山丘，它会让电流路径受阻、温度分布异常、电子迁移出错，从而影响芯片寿命和稳定性。先进制程就像在玻璃上画针尖粗细的线条，一点点抖动都无法容忍。所以晶圆越平，才越能支撑高精度制程。

晶圆是怎么达到完美的平整度的？

让一块直径30厘米、厚度不到1毫米的硅片完美无瑕，绝不是拿砂纸磨一磨那么简单。制程简要：拉晶成长：用Czochralski方法从熔融硅中拉出单晶硅柱。切片：将硅锭切割成薄片。粗磨+精磨：用金刚石砂轮初步打磨。化学机械抛光（CMP）：这是核心环节，利用化学药液+抛光垫精细抛光晶圆表面。清洗和检测：用超纯水和无尘技术进行彻底清洁，再用干涉仪、激光扫描等仪器检测表面高度变化。

这整个过程要在无尘车间中进行，每立方米空气中不能有超过100个灰尘颗粒——比手术室还干净。

晶圆不平会有什么后果？

不平整的晶圆会带来以下风险：芯片良率下降：一个晶圆可能只能制造几百颗芯片，不平整会导致更多芯片报废，浪费巨大。电性不稳定：不规则的结构容易形成热点，影响电流运行，造成芯片失效。无法进行先进制程：例如EUV光刻需要极致平整的表面，否则无法聚焦和成像。制造设备损伤：晶圆不平，容易卡住或刮伤昂贵的设备，导致生产停摆

制造一片晶圆的成本从几千元到上万元不等，而芯片越先进，对晶圆的要求就越极端。一台顶级的抛光机、检测设备价格动辄几百万美元。为什么厂商还愿意烧钱去追求平整度？答案很简单：完美的晶圆，才能诞生完美的芯片。在智能设备竞争激烈的时代，哪怕是0.1%的良率差距，最终可能就是亿万产值的差异。

晶圆看似只是一块光滑的硅片，但它背后隐藏着全球顶尖的材料科学、精密制造、光学工程、自动控制等众多高科技。在你滑动手机屏幕、启动汽车引擎、打开空调的那一刻，其实已经有成千上万个完美平整的晶圆芯片在你看不到的地方默默运转。
