你可能听说过“硅谷”（Silicon Valley），它不是一个真的“硅”的山谷，而是因为“硅”在半导体产业中扮演了无可替代的主角，所以成了信息时代的代名词。但问题来了：在元素周期表中有这么多种元素，为什么偏偏是硅（Silicon）成为了半导体行业最主流的材料？

在理解为什么是硅之前，我们先来搞清楚一个更基本的问题：什么是半导体？

半导体，顾名思义，是介于导体（如铜、银）和绝缘体（如橡胶、玻璃）之间的材料。它们的导电性能可以被控制，这正是它们最迷人的地方。通过改变温度、掺杂杂质或施加电压，半导体材料的导电能力可以增强或减弱。

正是这种可控导电性，让半导体成为了制造晶体管、二极管、太阳能电池、集成电路、计算机芯片等现代电子器件的核心材料。可以说，没有半导体，就没有今天的电子科技世界。

为什么是硅？

在元素周期表中，硅（Si）位于第14族，它和碳是同族兄弟。从物理性能上看，硅具有几项天然优势：

1.带隙合适：硅的带隙（即价带与导带之间的能量差）为1.12电子伏特（eV），这是一个刚刚好的数值。带隙太小容易漏电（如锗），太大则不易导电（如氧化铝）。硅的带隙既可以实现低漏电的静态逻辑，又能支持高速开关，是数字电路的理想材料。

2. 热稳定性强：硅在高温下依然保持稳定，熔点高达1414℃，这使得它在制程中能承受各种高温步骤，特别适合当前复杂的CMOS工艺。

3. 天然形成良好氧化层：硅与氧结合会形成二氧化硅（SiO₂），这是一种极好的绝缘材料。更重要的是，它可以直接在硅晶圆表面通过热氧化形成均匀、致密的氧化层，广泛应用于晶体管的栅极结构，是MOSFET工艺的基石。

其次，硅资源丰富，加工方便。它是地壳中含量第二高的元素（仅次于氧），广泛存在于沙子、石英、粘土中。相比砷化镓（GaAs）、碲化镉（CdTe）等稀有化合物半导体，硅来源广泛，开采容易，成本低廉。可以从沙子中提纯得到硅材料，经过冶炼、还原、提纯等工艺，就可以制得高纯度的电子级硅（纯度高达 99.9999999% 以上），这是制造芯片的基础原料。这种天然资源的豪华套餐属性，降低了硅的产业进入门槛，使其具备了大规模工业化的前提。

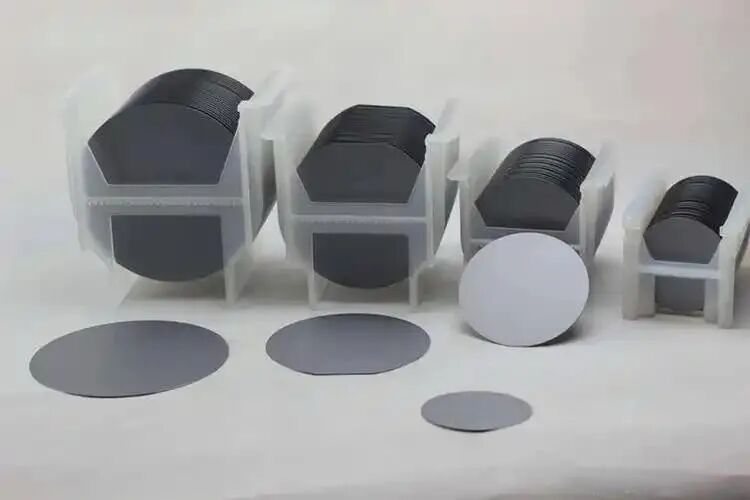

如果再说其他优势，那就是技术生态完善，工艺成熟。在半导体领域，材料选择不仅是科学问题，更是工程与产业的问题。硅的产业链之所以强大，很大程度上是因为它背后已经积累了数十年的技术迭代与资本投资。硅可以通过“区熔法”或“直拉法”制备出超大单晶棒，并切割成标准晶圆（如12英寸），这套流程成本低、良率高。光刻、掺杂、蚀刻、金属化、热处理等几乎所有主流半导体工艺都围绕硅材料发展，设备和材料供应链也早已与硅技术深度捆绑，形成了巨大的技术路径依赖。从EDA（电子设计自动化）软件，到IP核库，再到良率监控、可靠性测试，整个设计验证流程早已对硅逻辑打磨得炉火纯青。对于芯片设计者来说，用硅几乎是最保险、最高效的选择。

还有就是，硅的性价比超高，适合规模制造。在商业世界里，性价比永远是王道。即使有其他性能更好的材料（如碳纳米管、氮化镓、碳化硅等），但这些材料：成本高、良率低、设备/工艺不兼容、生态不成熟。相较之下，硅芯片具备成本低、制造成熟、规模经济效应明显等优势，尤其适合处理器、内存、SoC等需要高密度晶体管集成与海量出货的应用场景。所以，当性能差距不构成压倒性优势时，硅就凭借性价比赢得了现实竞争。
