主要半导体封装技术及其主要特点
2025年06月11日 15:17   浏览:293   来源:小萍子
本文主要教书半导体封装技术及其主要特点。




双列直插式陶瓷封装

Dual In-line Package Ceramic Packages






一种传统的封装,从侧面延伸出两排平行的引脚。使用陶瓷材料作为封装基材。


特点是:


•高导热性:适用于大功率和高频应用。


•高可靠性:提供出色的环境保护。


•成本:通常比有机包装更贵


•易于操作:易于插入和从插座中取出。


•通孔安装:引脚穿过PCB中的孔。


•低引脚数:通常用于引脚数量较少的封装。

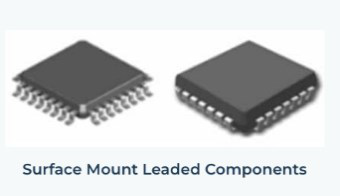

表面贴装器件(Surface-Mount Device,SMD






组件直接安装在PCB表面,无需通孔引脚。特点是:


紧凑设计:与通孔设计相比,减少了PCB空间。


•自动化装配:适用于大批量生产。


•性能改进:更短的信号路径和更好的电气性能。




四方扁平封装Quad Flat Package,QFP)






一种从四面延伸引线的封装。特点是:


高引脚数:适用于具有大量连接的IC。


•表面安装技术:直接安装在PCB上。


•不同间距尺寸:可提供不同的引线间距(引线之间的距离)。

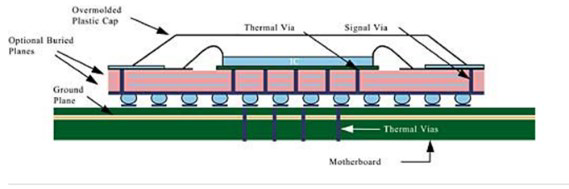

球栅阵列Ball Grid Array,BGA






IC通过焊球阵列连接到PCB的封装。特点是:


•高引脚密度:在紧凑的区域内容纳大量连接。


•性能改进:更好的电气性能和热管理。


•回流焊:在回流焊过程中,焊球熔化并固化。

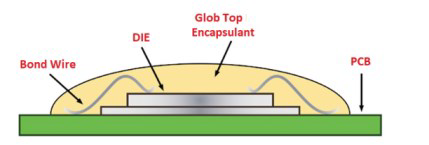

板上芯片(Chip-on-Board,COB)






IC直接附着在PCB上,通常采用引线键合。特点是:


•经济高效:减少了对单独包装的需求。


•紧凑型设计:适用于空间受限的应用。


•直接电气连接:电线将芯片直接连接到PCB。

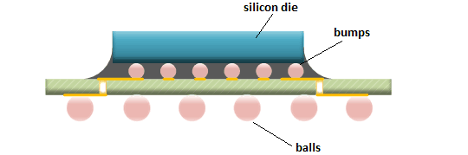

倒装Flip-Chip (Flip-Chip,FC)






IC管芯翻转并直接安装在带有焊料凸块的基板上。特点是:


•高性能:更短的电路可以提高性能。


•高密度:允许密集互连和更高的引脚数。


•热管理:通过基板直接散热。

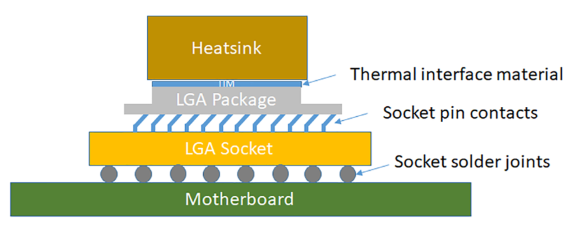

Land Grid Array (LGA)






使用平垫进行连接。特点是:


•提高可靠性:焊盘提供更好的对准,减少焊点缺陷的风险。


•基于插座:通常用于插座应用,便于更换。


•高引脚数:适用于高密度互连。

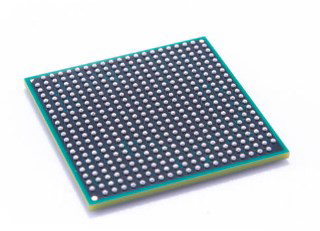

球栅阵列(Ball Grid Array,BGA)






球栅阵列(BGA)封装是一种用于集成电路的表面贴装封装。它以处理大量连接的能力和在电子设备中的可靠性而闻名。


特点是:与传统的引线封装不同,BGA具有从侧面延伸的引线,BGA具有用于与印刷电路板进行电气连接和机械连接的焊球。

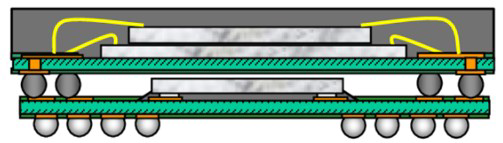

Package-on-Package (PoP)






将多个封装堆叠在一起。特点是:


•节省空间:允许组件的垂直集成。


•高集成度:将内存和逻辑器件组合在一个封装中。


•热管理:可能需要额外的散热解决方案。

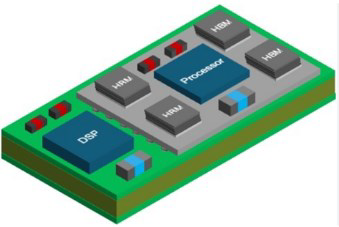

系统级封装(System-in-Package,SIP






将多个IC和无源元件集成到单个封装中。特点是:


•紧凑型设计:将各种功能集成到一个软件包中。


•缩短互连长度:提高性能和可靠性。


•灵活性:允许集成异构组件。

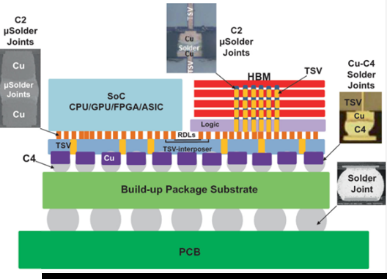

3D集成电路(3D Integrated Circuits,3D IC)






垂直堆叠多个IC并通过硅通孔through-silicon vias连接它们。


•高带宽:更短的互连可提高数据传输速度。


•空间效率:与传统的2D布局相比,减少了占地面积。


•改进的热管理:由于热量积聚,需要先进的热解决方案。

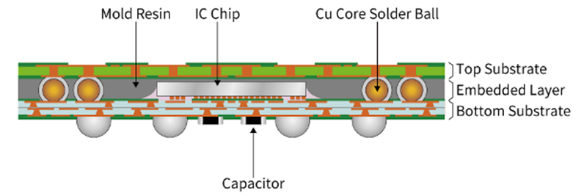

带嵌入式组件的封装基板Package Substrate with Embedded Components






将无源器件等组件集成在封装基板本身内。特点是:


•减小尺寸:嵌入组件以节省空间。


•增强的性能:更短的信号路径和改进的信号完整性。


•复杂制造:需要复杂的制造工艺。

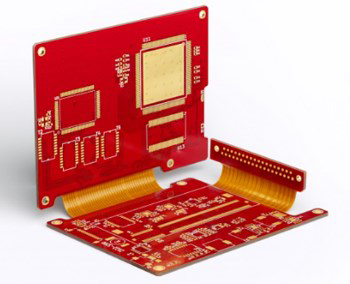

柔性电路Flex Circuits






使用聚酰亚胺等柔性材料来创建可以弯曲并符合各种形状的电路。


•灵活性:允许在受限空间和动态应用中进行设计。


•轻量化:与刚性PCB相比,减轻了整体重量。


•复杂设计:适用于需要灵活或可穿戴电子设备的应用。
