芯片（集成电路，IC）是现代电子设备的核心，从智能手机、电脑到汽车、航天器都依赖芯片运行。然而，芯片的制造过程极其复杂，涉及材料科学、光学、化学、精密机械等多个领域的顶尖技术。本文将详细解析芯片制造的完整流程，并探讨其中的技术难点和行业现状。
01 芯片制造的基本流程
芯片制造主要分为以下几个阶段：
1. 硅材料提纯
2. 晶圆生产
3. 光刻
4. 蚀刻
5. 离子注入
6. 金属互联
7. 封装测试
整个过程需要在超洁净环境（无尘室）中进行，以避免微小尘埃影响芯片良率。
02 从硅砂到高纯度硅

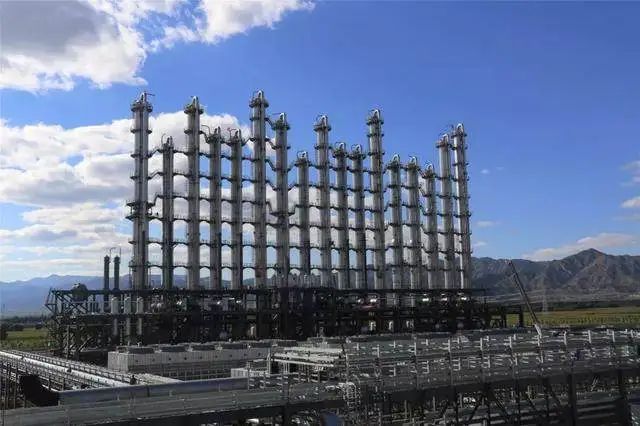

内蒙古通威高纯晶硅年产5万吨
(1) 硅砂提纯
- 芯片的基础材料是硅（Si），而硅的主要来源是石英砂（SiO₂）。
- 通过碳热还原法，在高温电弧炉中（2000°C）将SiO₂还原为冶金级硅（MG-Si，纯度98%~99%）：
SiO2 + 2C→Si + 2CO
（2）提纯至电子级硅（EG-Si）
- 冶金级硅仍含杂质（铁、铝等），需进一步提纯至99.9999999%（9N）以上。
- 西门子法（三氯氢硅还原法）：
- 将硅粉与HCl反应生成三氯氢硅（SiHCl₃）：
Si + 3HCl→SiHCl3 + H2
- 通过蒸馏提纯SiHCl₃，再在高温（1100°C）下用氢气还原，得到高纯硅棒：
SiHCl3 + H2→Si + 3HCl
03 单晶硅生长与晶圆制造

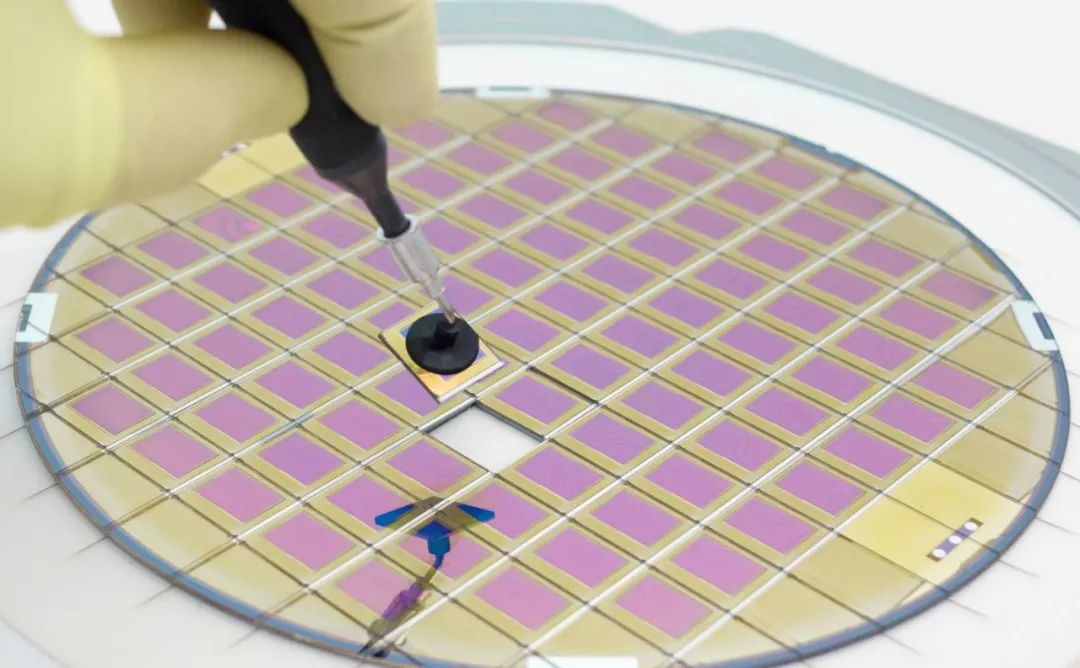

晶圆切片
(1) 单晶硅生长（CZ法）
高纯硅需转化为单晶硅（原子排列完全一致），方法包括：
- 柴可拉斯基法（CZ法）（主流方法）：
- 将硅棒熔化，用籽晶缓慢旋转提拉，形成单晶硅锭（直径可达300mm）。
- 区熔法（FZ法）（用于高纯度需求，如功率半导体）。
（2）晶圆切片与抛光
- 硅锭用金刚石线切割成晶圆（Wafer），厚度约0.7mm。
- 晶圆经过研磨、化学机械抛光（CMP），使其表面光滑至原子级平整。

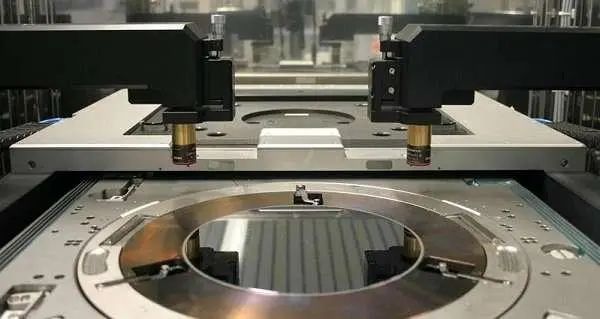

切片与抛光
04 光刻（Lithography）芯片制造的“画笔

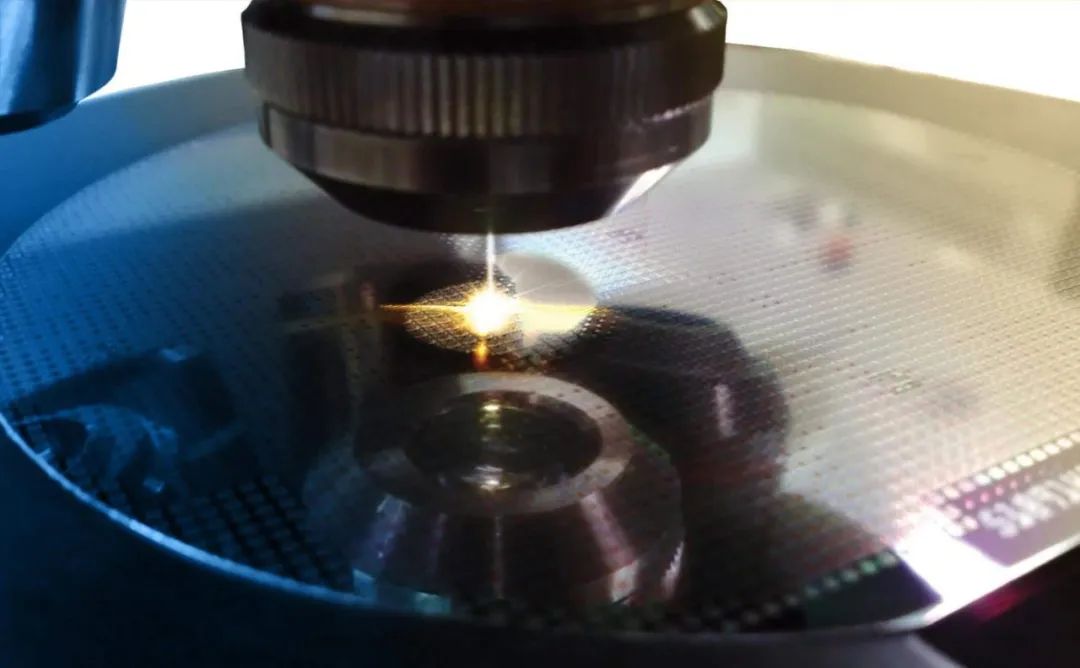

光刻芯片
光刻是芯片制造的核心步骤，决定晶体管的最小尺寸（如3nm、5nm工艺）。
(1) 涂胶
- 晶圆表面涂覆光刻胶（Photoresist），一种对紫外光敏感的光敏材料。
(2) 曝光
- 使用光刻机（如ASML EUV光刻机），通过掩膜版（Mask）将电路图案投射到光刻胶上。
DUV（深紫外光，193nm）：用于成熟制程（如28nm以上）。
EUV（极紫外光，13.5nm）：用于先进制程（7nm以下）。
(3) 显影
- 曝光后，光刻胶部分区域溶解（正胶）或硬化（负胶），形成电路图案。
05 蚀刻（Etching）——雕刻电路

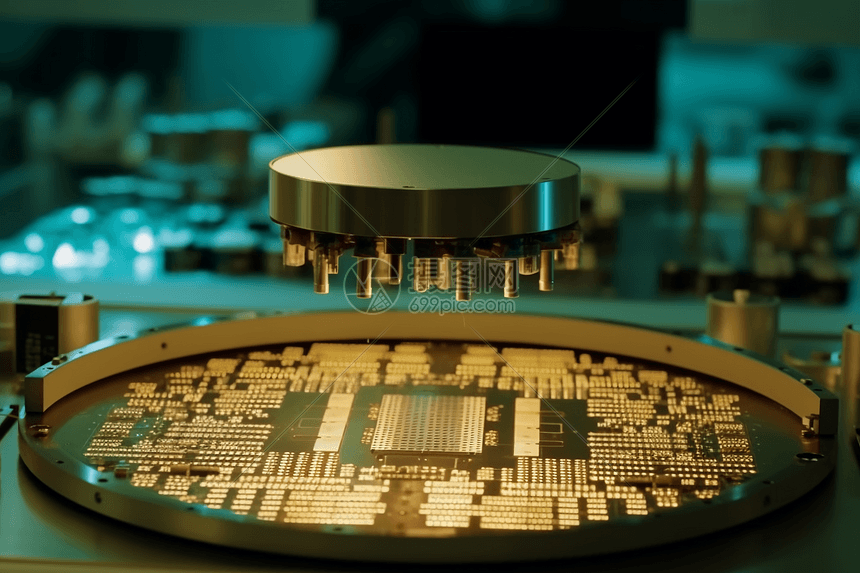

蚀刻
(1) 干法蚀刻（等离子蚀刻）
用等离子体（如CF₄、Cl₂）轰击晶圆，去除未被光刻胶保护的部分。
- 可精确控制蚀刻深度，形成纳米级结构。

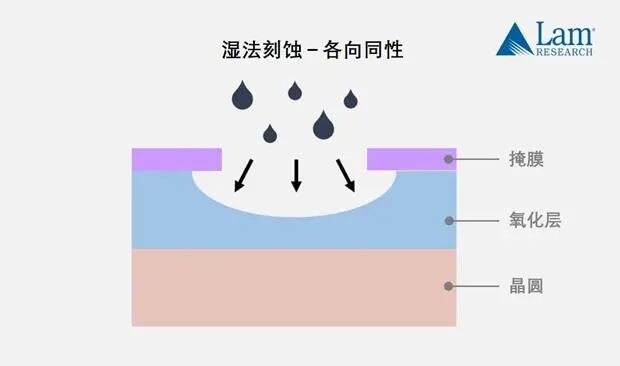

（2）湿法蚀刻
- 使用化学溶液（如氢氟酸HF）腐蚀特定材料，但精度较低，多用于清洗。
干法与湿法
06 离子注入（Doping）——赋予硅导电性

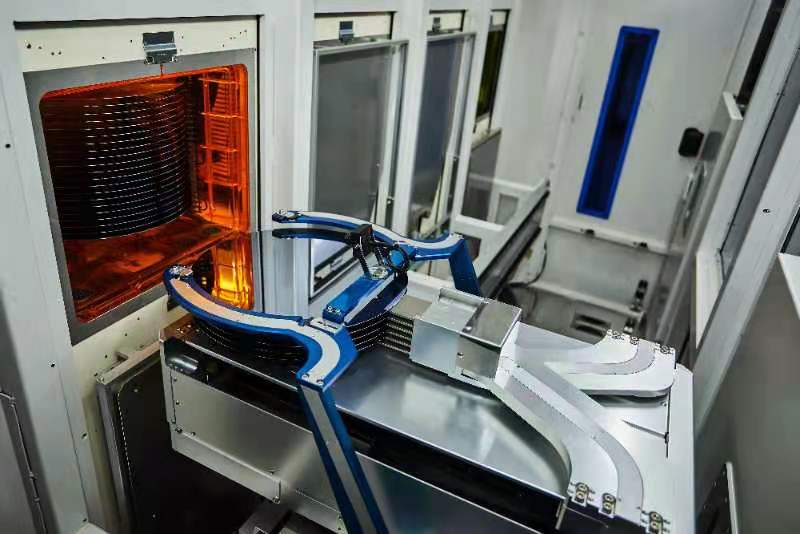

离子注入芯片
- 通过高能离子束（如硼、磷）轰击硅，改变其电学特性，形成P型/N型半导体。
- 注入后需退火（高温加热），修复晶格损伤并激活杂质。
07 金属互联（Back-End）——让晶体管“沟通

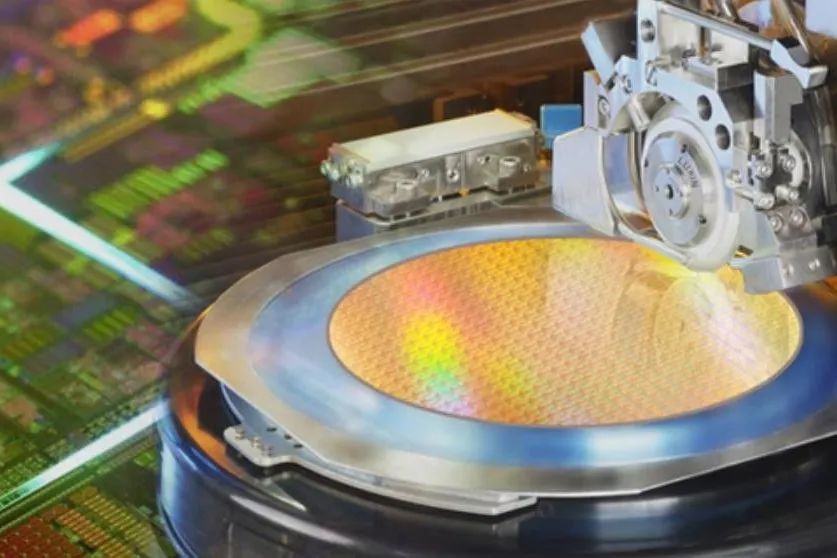

金属互联
(1) 沉积金属层
- 使用物理气相沉积（PVD）或化学气相沉积（CVD）镀上铜（Cu）或铝（Al）导线。
- 双大马士革工艺（用于铜互联）：
- 先刻蚀沟槽，再填充铜，最后抛光（CMP）。
(2) 多层堆叠
- 现代芯片有10~20层金属互联，每层需精准对齐（套刻精度<1nm）。
08 封装与测试

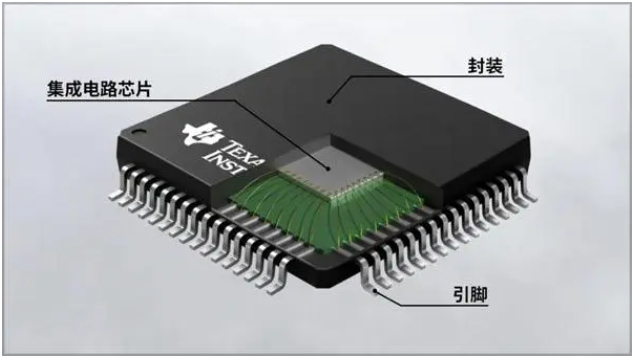

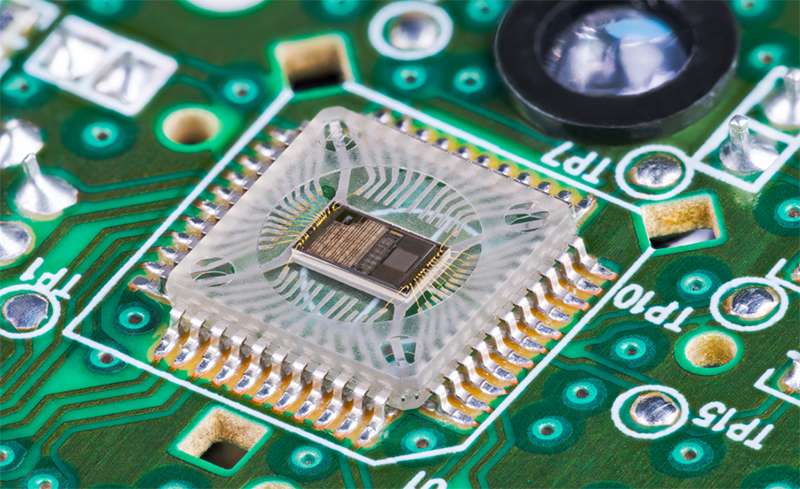

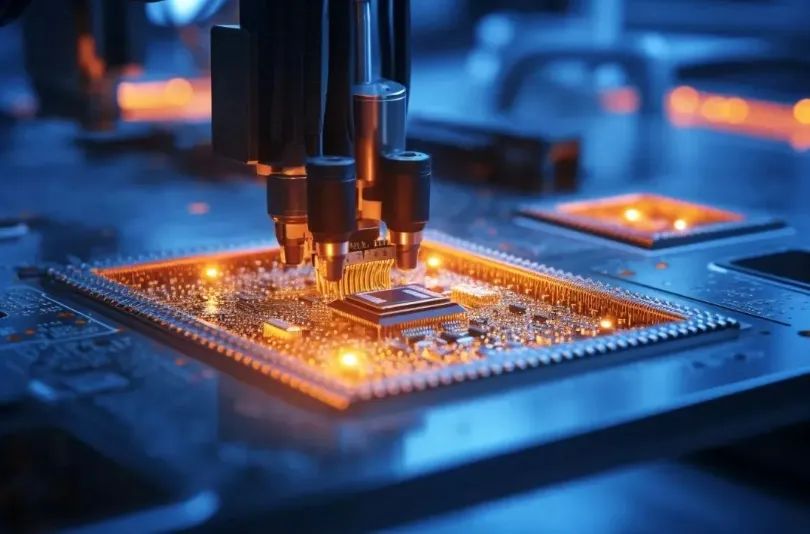

芯片封装

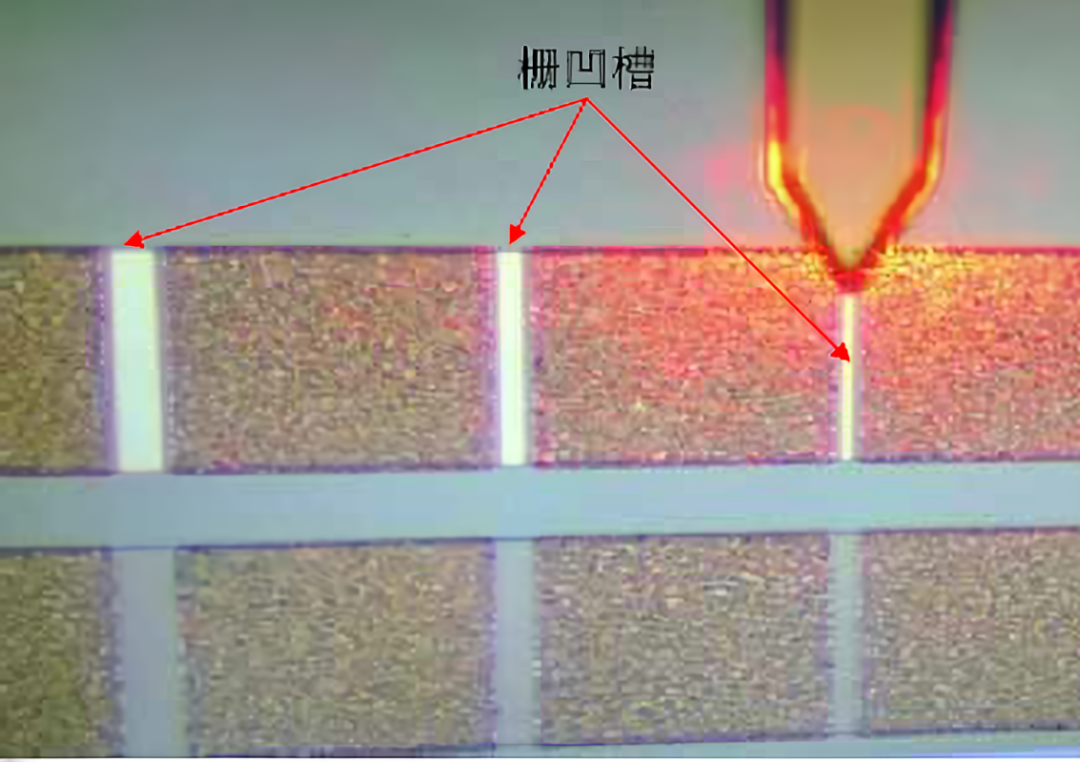

(1) 切割晶圆
- 用金刚石刀将晶圆切割成单个芯片（Die）。
（2）封装
- 将芯片粘贴到基板（如有机基板、硅中介层），连接焊球（BGA）或引脚。
- 先进封装技术：
- 3D封装（如TSMC的CoWoS）：堆叠多个芯片提升性能。
- Chiplet技术：将不同功能芯片集成（如AMD EPYC处理器）。

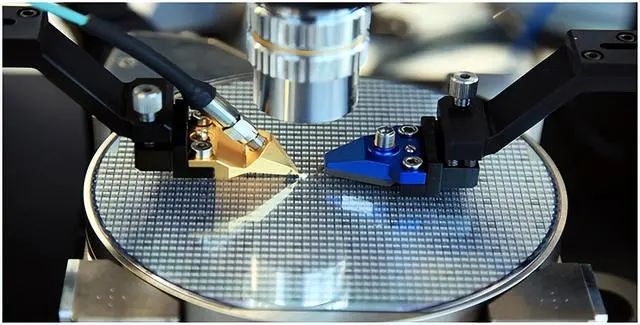

(3) 测试
- 进行电性测试、老化测试，剔除不良品（良率决定成本）。

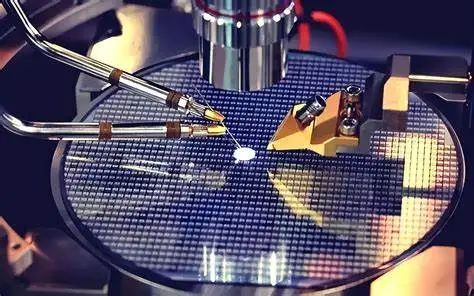

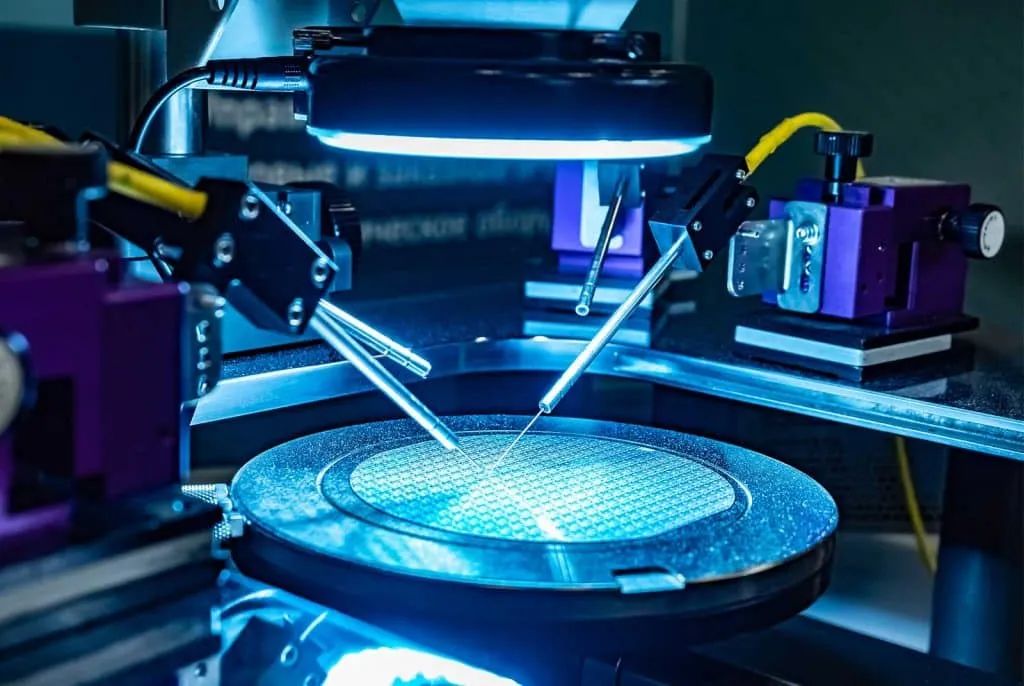

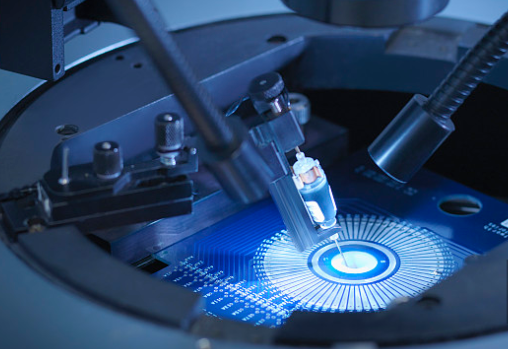

芯片封装检测
09 芯片制造的挑战
芯片制造挑战
(1) 技术壁垒
- 光刻机依赖：ASML EUV光刻机单价超1.5亿美元，全球仅少数企业能生产。
- 材料限制：高纯硅、光刻胶、特种气体（如六氟乙炔C₂F₆）被美日欧垄断。
(2) 成本极高
- 建一座5nm晶圆厂（如台积电Fab 18）需200亿美元，研发投入更惊人。
(3) 地缘政治影响
- 美国对华技术封锁（如限制EUV出口），促使中国发展自主产业链（如SMEE光刻机、中芯国际）。
10 未来趋势
量子芯片
- 更小制程：2nm、1.4nm工艺研发中（2025年后量产）。
- 新材料：石墨烯、碳纳米管可能替代硅。
- 新架构：量子芯片、光子芯片或颠覆传统计算。
结语
中国芯
芯片制造是人类工业技术的巅峰之一，涉及数千道工序和全球供应链协作。尽管技术门槛极高，但各国仍在加速研发，以争夺未来科技主导权。中国虽面临封锁，但通过自主创新（如华为麒麟芯片、长江存储NAND），正逐步突破“卡脖子”困境。芯片行业的竞争，不仅是技术之争，更是国家战略实力的较量
