在芯片制造的纯净世界里，每一立方厘米的空气都经过精心调控。而在这个极致洁净的环境中，氮气（N₂）——这种占据我们呼吸空气78%的普通气体，却扮演着比任何人想象的都要重要的角色。它如同一位不知疲倦的守护者，在每一个关键工艺环节默默坚守，确保价值连城的晶圆在纳米级的制造旅程中安然无恙。

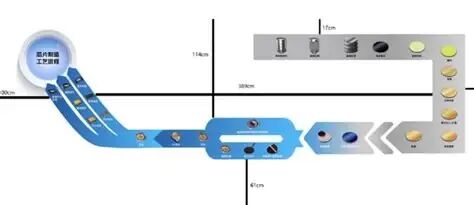

1. 为什么是氮气？——完美保护气体的诞生

当工程师们需要为芯片制造选择保护气体时，氮气以其独特的优势脱颖而出：

化学惰性的奇迹
氮气分子中的氮氮三键是自然界最强的化学键之一，键能高达941 kJ/mol。这意味着在常规半导体工艺条件下，氮气几乎不与其他物质发生反应。相比之下，氧分子键能仅为498 kJ/mol，容易参与氧化反应——而这正是芯片制造的大敌。

经济性的胜利

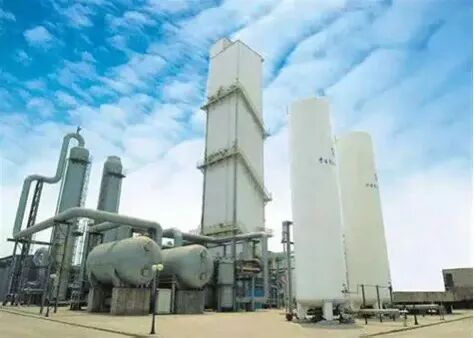

从空气中分离氮气的成本远低于其他惰性气体。一个先进的晶圆厂每天消耗的氮气足以填满多个标准游泳池，如果使用氩气或氦气，成本将变得不可承受。

纯度的极致追求
半导体级氮气的纯度达到惊人的99.9999999%（9N级），意味着每10亿个气体分子中，杂质分子不超过1个。这种极致纯净为纳米级工艺提供了最可靠的保护。

2. 氮气的三重使命

使命一：超净环境的创造者

走进任何现代化晶圆厂，你实际上进入了一个被氮气精心调控的环境：

洁净室正压屏障
晶圆厂通过持续输入高纯氮气，维持内部压力略高于外部。这道无形的气帘有效阻挡了外部尘埃和污染物的侵入。

设备内部的纯净宇宙
在光刻机、蚀刻机等精密设备内部，氮气创造了一个比外部环境还要洁净数个数量级的微环境。当晶圆在设备间传输时，它始终被氮气形成的保护性气氛所包围。

使命二：高温工艺的守护天使

在芯片制造的数百个步骤中，许多都需要在高温下进行，而这时氮气的作用变得至关重要：

退火工艺的保护伞
在快速热退火（RTP）过程中，晶圆需要在1000℃以上的高温中停留数十秒。如果没有氮气保护，硅衬底会迅速氧化，金属导线会与氧气反应生成不导电的氧化物。氮气形成的保护层让这些关键材料在高温下保持本真。

离子注入后的完美修复

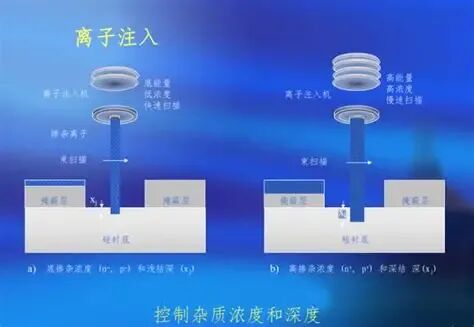

当掺杂原子被高速轰击进入硅晶格后，晶格结构会遭受损伤。在氮气保护下进行退火，既能修复晶格损伤，激活掺杂原子，又不会引入新的污染。

使命三：薄膜沉积的积极参与者

氮气远不止是被动的保护气体，在许多关键工艺中，它直接参与反应：

氮化硅的诞生
在化学气相沉积（CVD）系统中，氮气与硅烷等前驱体共同参与反应，生成至关重要的氮化硅（Si₃N₄）层。这层薄膜在芯片中扮演着扩散阻挡层、刻蚀停止层和多层结构的隔离层。

原子级精度的守护

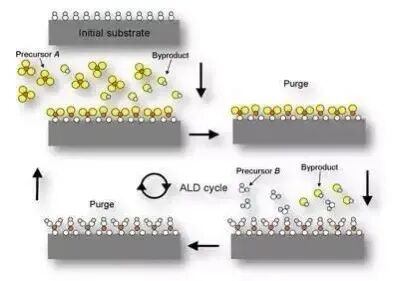

在原子层沉积（ALD）这种要求极致精度的工艺中，氮气作为载气和净化气，确保每个反应循环的精确控制。它在反应步骤之间清洁表面，为下一层原子的沉积准备好完美的基底。

3. 看不见的技术挑战

气体冷凝的预防专家

在芯片制造中，某些特殊气体如六氟化钨（WF₆）、二氯硅烷（DCS）等在常温下就容易冷凝。氮气通过两种方式解决这个问题：

稀释效应
通过将活性气体与氮气按精确比例混合，降低活性气体的分压，从而显著提高其冷凝点。

流动助力
氮气作为载气，增加气体在管道中的流速，缩短活性气体在管道中的停留时间，有效防止局部过饱和导致的冷凝。

真空系统的忠诚伙伴
在等离子体刻蚀等使用腐蚀性气体的工艺后，真空泵和管道内会残留具有腐蚀性的气体。氮气吹扫系统会在工艺结束后立即启动，用高纯氮气彻底清洁整个气体路径，保护价值数百万美元的精密设备
