在纳米级的芯片制造世界中，如何在硅片上精确蚀刻出比头发丝细千倍的电路？光刻胶如同雕刻家手中的画笔，但当雕刻变得极其精细且材料坚硬时，单靠“画笔”本身已远远不够。这就需要引入一项关键技术——硬掩模。

最初的挑战：光刻胶的两难困境

在早期工艺中，工程师仅使用一层厚厚的光刻胶来完成图案定义和蚀刻保护。但这带来了一个矛盾：

1. 从蚀刻视角看：需要“厚”

   蚀刻过程（例如用等离子体蚀刻硅或二氧化硅）会不断消耗光刻胶。如果胶不够厚，在下面的图层被完全蚀刻完成之前，光刻胶就可能被完全消耗殆尽，导致图案变形甚至失败。

2. 从光刻视角看：需要“薄”

   分辨率下降：光线在厚胶中容易发生散射，导致图案边缘模糊。

   焦深不足：难以在整个厚胶的深度上都保持精准对焦。

   倒塌风险：高深宽比的厚胶线条像一排细高的积木，容易粘连或倒塌。

这个“厚”与“薄”不可兼得的矛盾，在工艺演进到几十纳米以下时变得无法调和。

硬掩模解决方案：分工协作，各司其职

为了解决这个矛盾，工程师们想出了“硬掩模”的方法。其核心思想是：让不同的材料做自己最擅长的事。

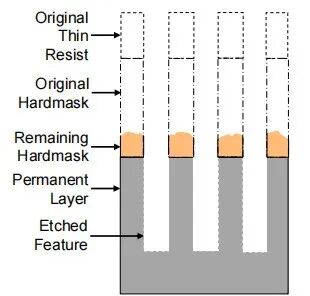

工艺流程如下：

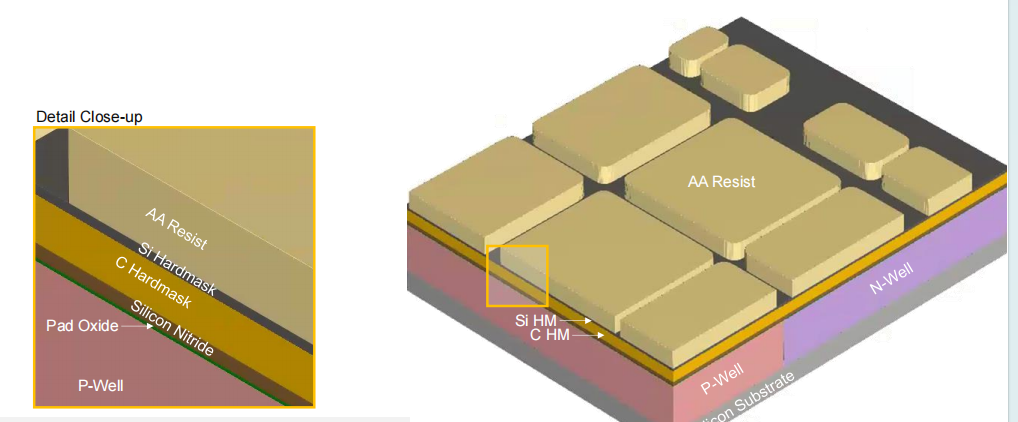

1. 沉积硬掩模层：在需要蚀刻的“永久层”之上，先沉积一层坚固耐用的薄膜（如氮化钛TiN、非晶碳或无氮氧化硅），这就是硬掩模。

2. 涂覆薄光刻胶：在硬掩模之上，再涂一层薄薄的光刻胶。

3. 光刻（薄胶的优势）：对薄胶进行曝光和显影。因为胶很薄，所以可以轻松获得超高分辨率的精细图案。

4. 第一次蚀刻（图案转移）：以薄光刻胶图案为掩模，对下面的硬掩模层进行第一次蚀刻。将精细图案完美地复制到坚硬的硬掩模上。

5. 第二次蚀刻（核心步骤）：去除剩余的光刻胶，现在坚硬的硬掩模本身成为了新的掩模。以其为保护层，对最下面的“永久层”进行最终蚀刻。

6. 去除硬掩模：完成所有蚀刻后，将硬掩模层去除，留下最终设计好的结构。
