一、常规通孔焊盘设置

放置焊盘快捷键P+P ,也就是双击P,这个时候就可以放置一个通孔的焊盘。

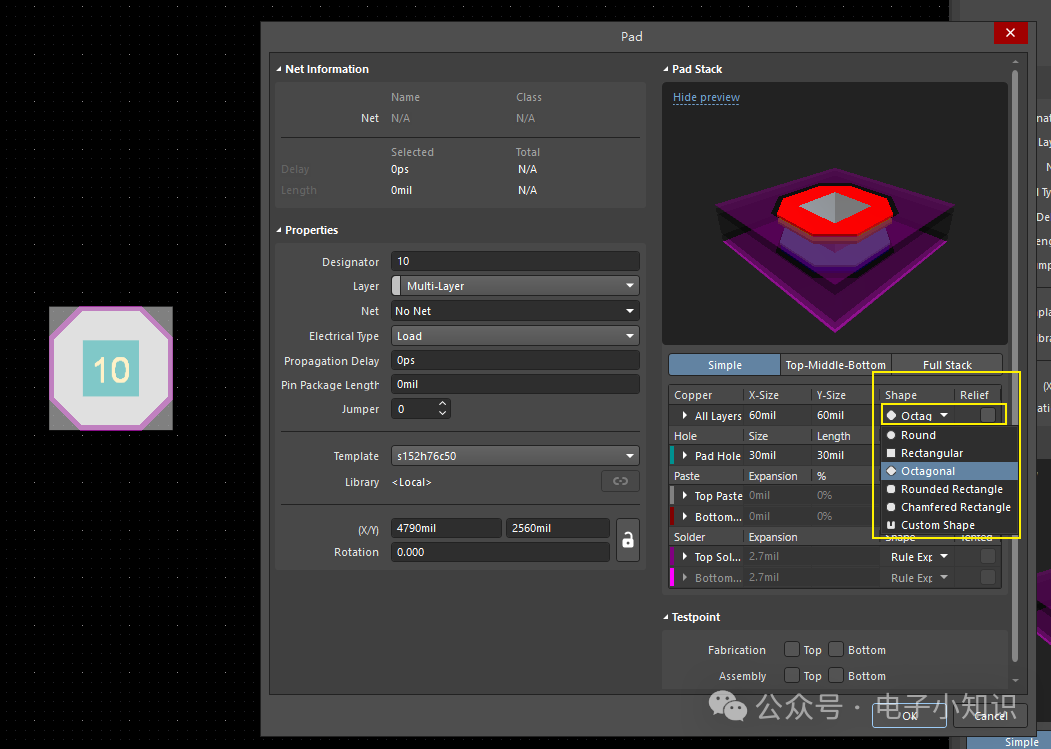

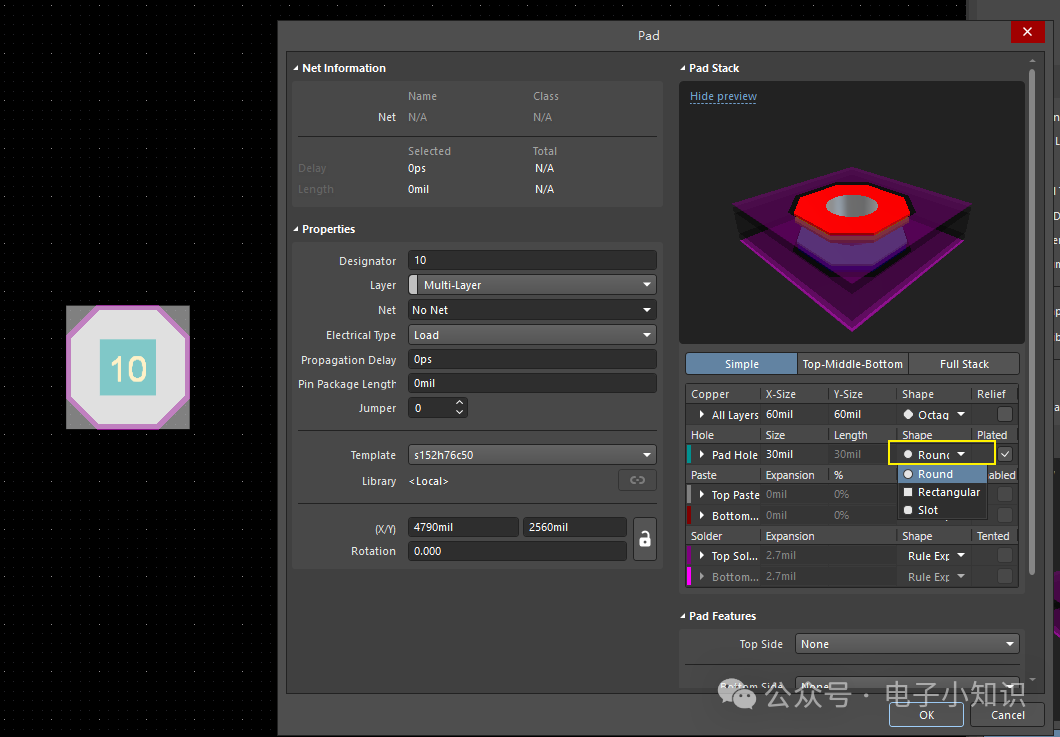

先讲解通孔焊盘可以有哪些形状。双击我们放置的通孔焊盘，调出子菜单如下：图中框选部分就是可以放置的常规焊盘形状。

异性标题焊盘本质上就是附上网络标号的铜皮。

所以我们只要会绘制异形铜皮就行了，然后配合常规焊盘附上网络标识，这个事情就解决了。

第一步：绘制异形铜皮。其实大部分人肯定都会绘制。但是绘制的铜皮要符合焊盘的属性要求，这是我要重点记录分享的细节。跟着步骤开始搞起：

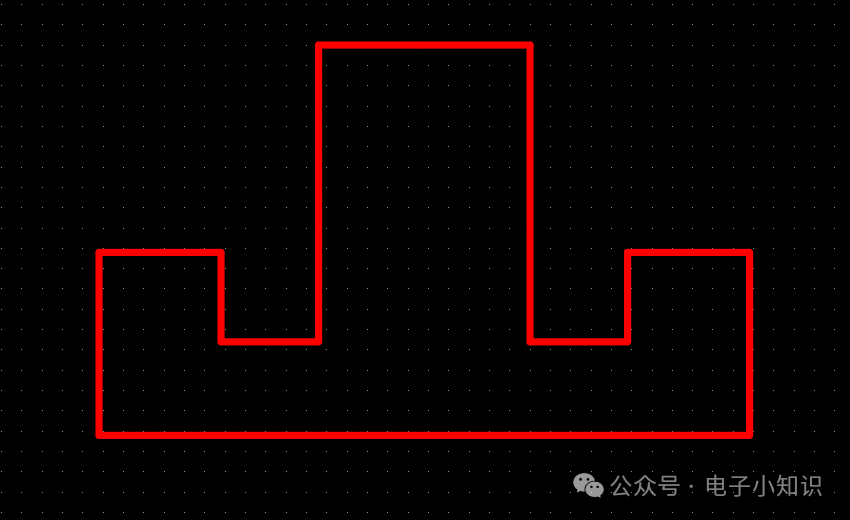

1.顶层绘制需要的焊盘形状。

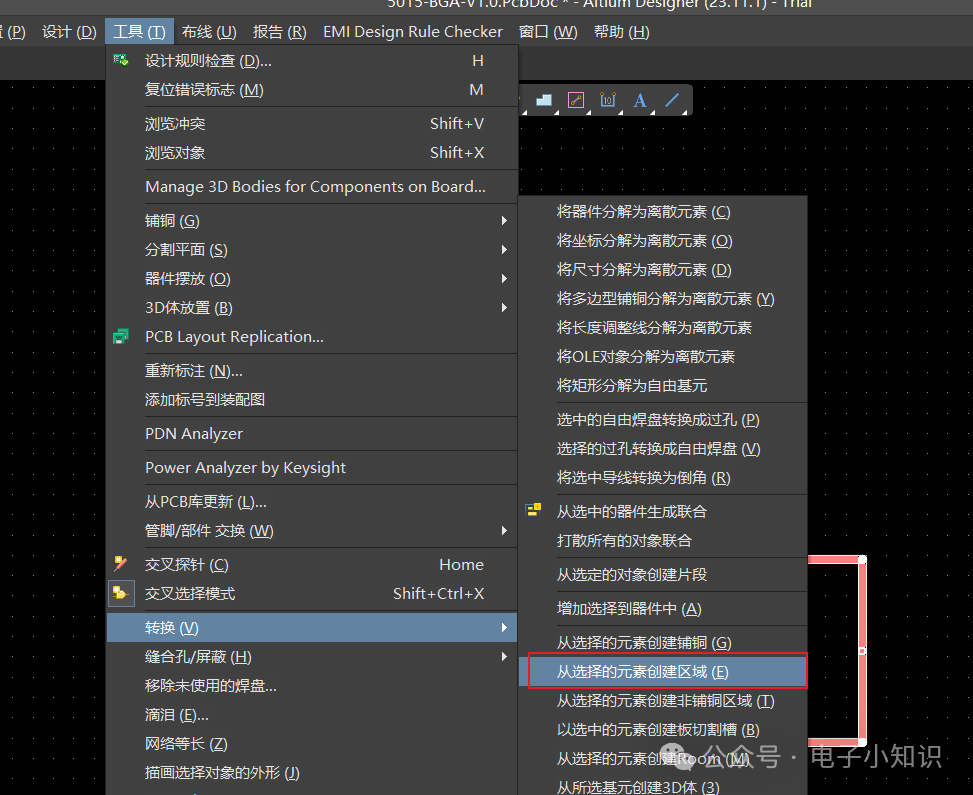

2.还是用转换这个工具。

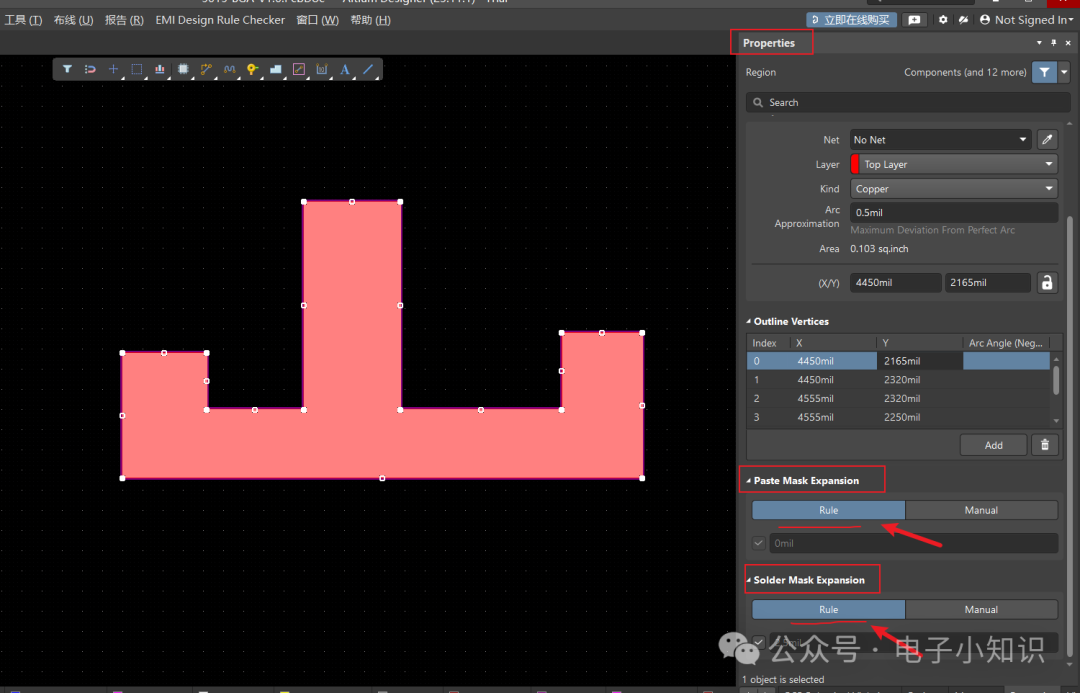

重点是区域生成以后的阻焊层的生成设置。方法如下图。选中生成的区域，然后勾选右侧的RULE选项。通常我设置的是阻焊层外扩2.5MIL.助焊层就不用外扩了。

然后切换到阻焊层和助焊层查看属性是否正确了。

到这里一个具有焊盘属性的异性焊盘也就完成了。接着就是给这个焊盘添加上数字标志。

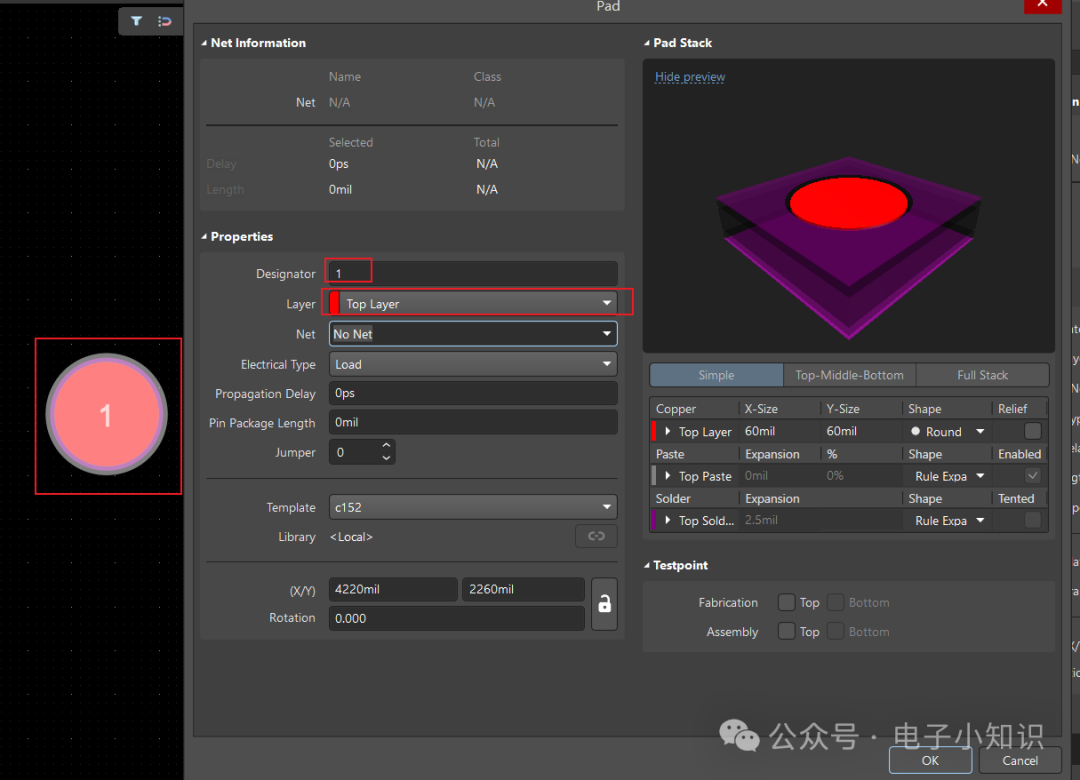

方法更简单了，双击PP放置一个焊盘，然后切换到顶层放置，添加好需要的数字标志就搞定了。

最后把这个添加好数字的焊盘放置到我们绘制的异性焊盘区域就搞定了。这样我们就会得到一个带有数字标志的任何形状都可以做到的异性焊盘了。
