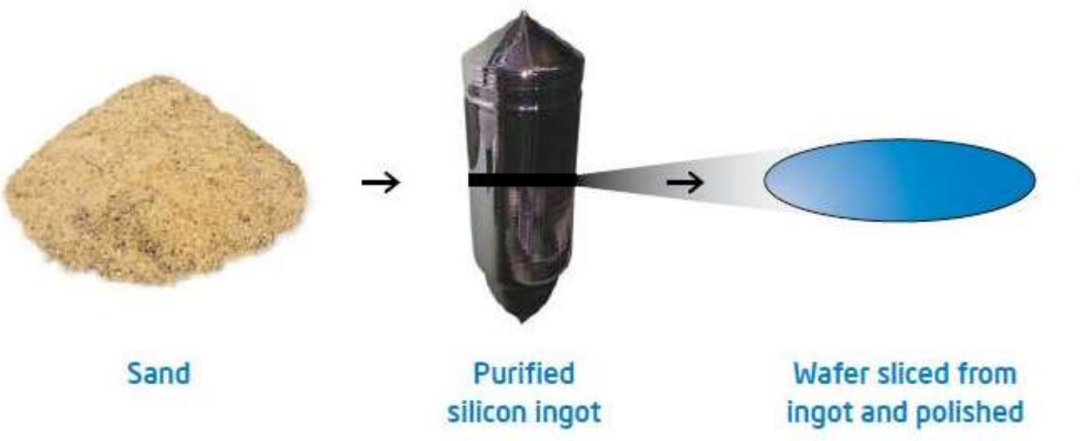

当你滑动手机屏幕时，掌心托起的是一个由百亿晶体管构建的微观宇宙。而承载这一切的基石，竟源自海滩常见的砂石。

第一步：砂石的星辰蜕变

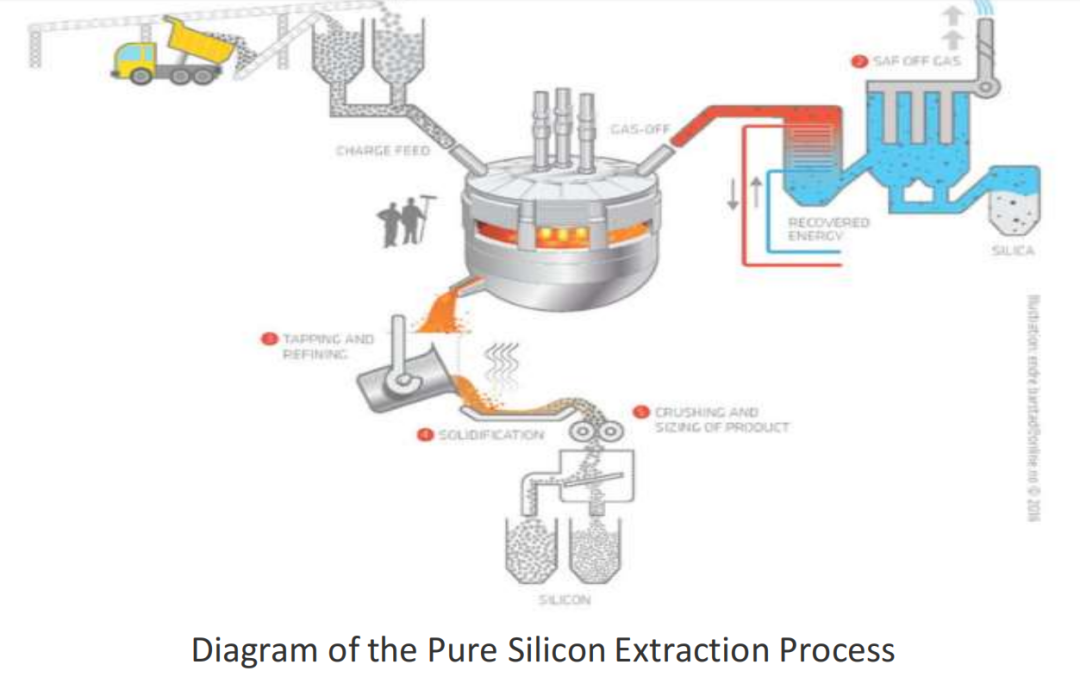

1. 冶金级硅提纯

   石英砂（SiO₂）与焦炭在2000℃电弧炉中冶炼，去除氧元素：
   SiO₂ + 2C → Si + 2CO↑

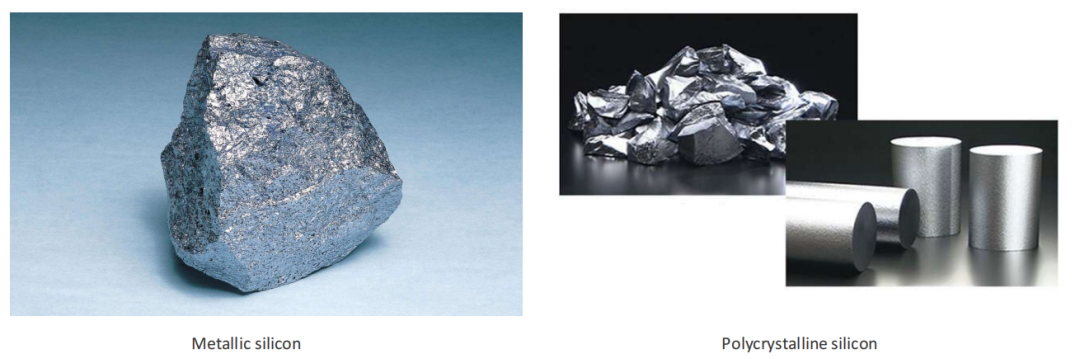

   得到纯度98%的金属硅（如左图灰色颗粒），但芯片级硅需纯度达99.9999%（十亿分之一杂质！）



2. 电子级硅的诞生

   将金属硅转化为三氯硅烷（SiHCl₃）气体，通过分馏塔精密过滤

   在1100℃反应器中沉积：
   2SiHCl₃ → Si + 2HCl + SiCl₄

   生长出如右图所示的多晶硅锭（Polycrystalline Silicon），纯度堪比“银河系最纯净物质”

第二步：单晶硅锻造

要制造芯片，必须将杂乱的多晶硅转化为原子整齐排列的单晶硅，两大神技登场：

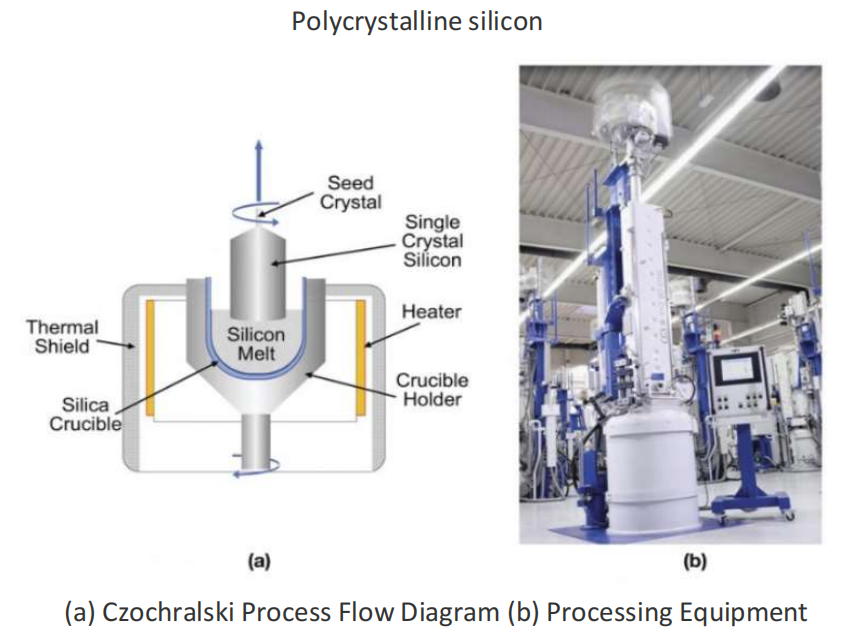

切克劳斯基法（CZ法）—— 主流工艺

1. 熔炼：多晶硅在石英坩埚中1420℃熔化（可装300kg硅料）

2. 提拉：旋转的籽晶（Seed Crystal） 浸入熔融硅；以0.5-1.5mm/分钟速度缓缓拉升，硅原子沿籽晶结构有序生长

3. 成型：形成直径300mm、长2米、重300kg的硅单晶锭

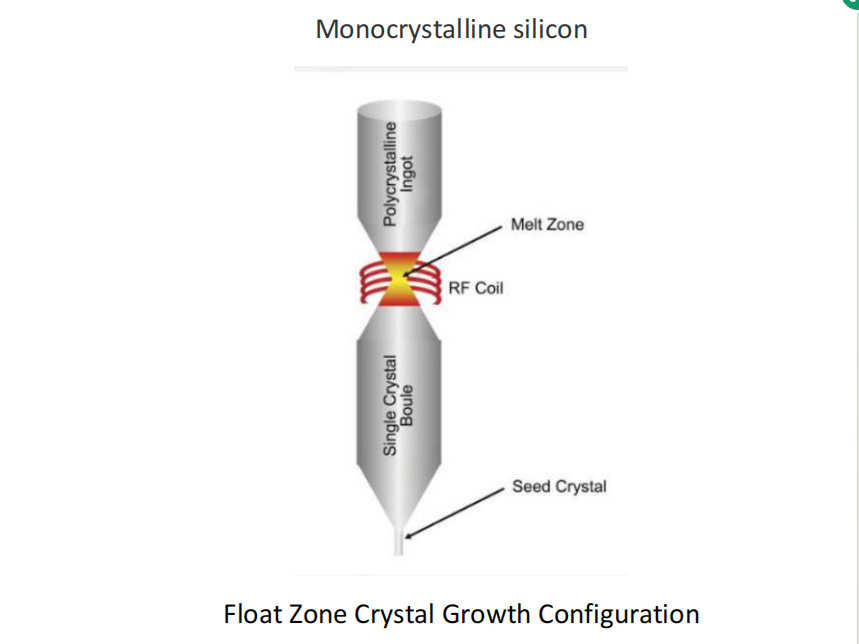

区熔法（FZ法）—— 极致纯净

1. 局部熔融：多晶硅棒垂直固定，底部用RF线圈产生环状高温区

2. 晶体生长：熔区从底部向顶部移动，杂质被推向顶端；无需坩埚避免污染，纯度可达99.9999999%

第三步：晶圆的终极塑形

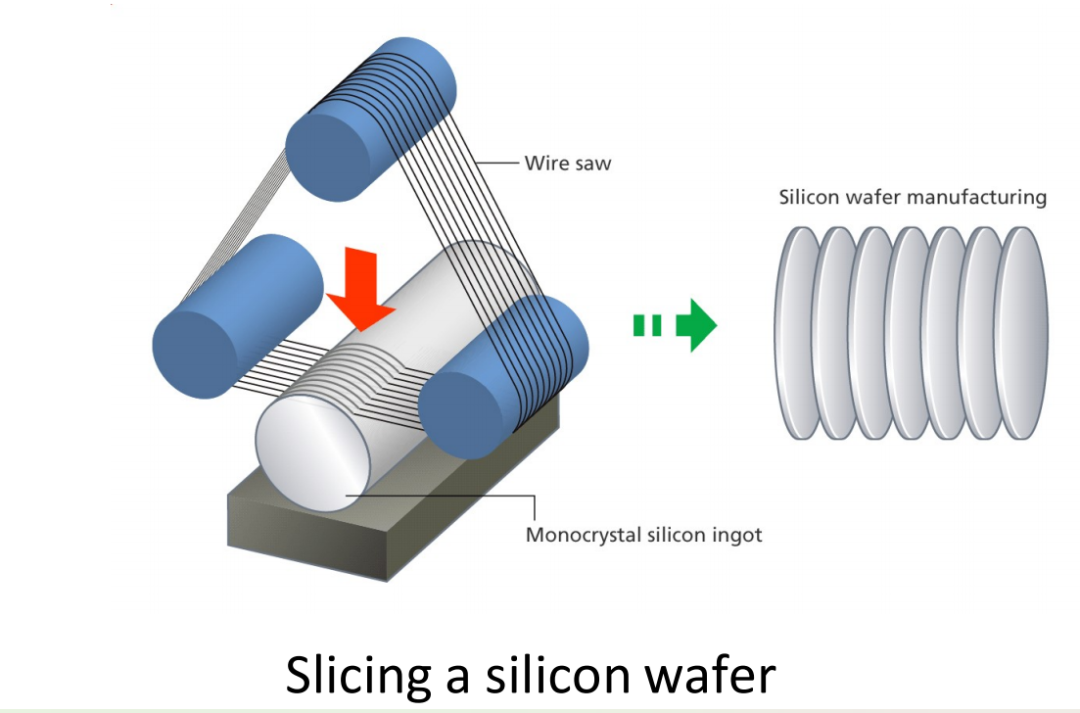

1. 切割：金刚石线锯将硅锭切成0.7mm薄片

2. 抛光：表面粗糙度控制在0.1纳米（相当于原子级镜面）

3. 刻槽：边缘切割精准定位槽，后续芯片对齐误差为纳米级别
