在PCB设计领域，工艺边是一个看似简单却直接影响生产成败的重要概念。就像相框需要留出装裱边缘，PCB生产也需要预留特殊加工区域。今天我们就用生活中的例子，轻松理解这个专业概念。

一、工艺边就像"裁缝的缝份"

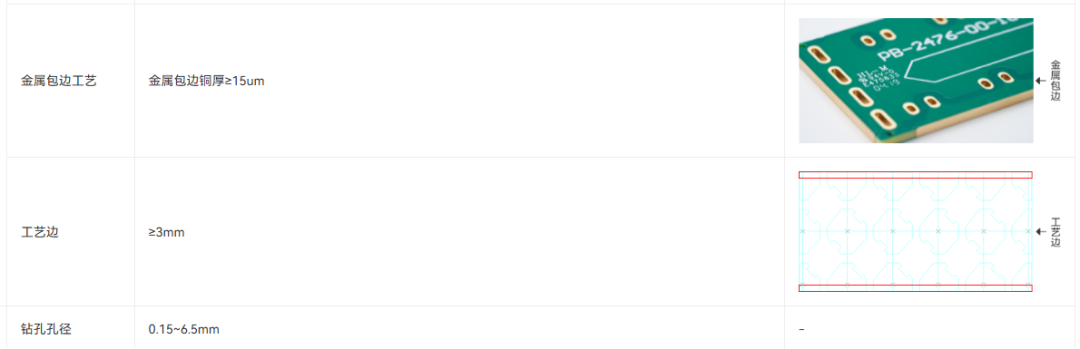

想象裁缝做衣服时，会在布料边缘多留出2cm的缝份。PCB工艺边就是电路板四周多出来的"空白边"，通常宽度在3-10mm之间。这个区域虽然不安装任何电子元件，但承载着三大关键作用：

1. 传送轨道：如同火车需要轨道，SMT贴片机的传送带需要夹住工艺边来运输电路板

2. 定位基准：像手机摄像头需要对焦标记，工艺边上的定位孔帮助机器精准对齐

3. 加工缓冲区：V-CUT分板机切割时，需要预留操作空间防止损伤电路

二、为什么要专门设计工艺边？

没有工艺边会引发以下问题：

● 贴片机无法稳定夹持，元件贴装偏移

● 分板时铣刀直接切割到线路，造成短路

● 波峰焊时焊锡飞溅到功能区域

三、常见工艺边设计方案

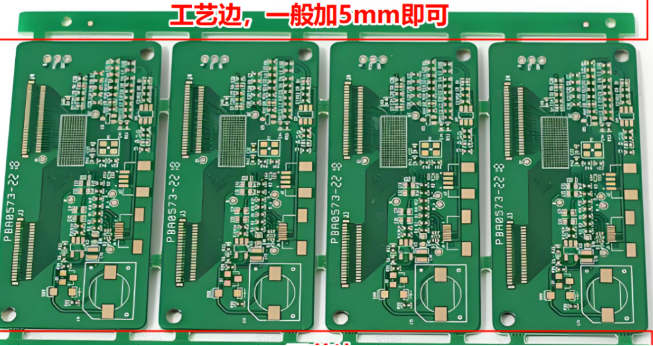

1. 标准直边型（适用大多数情况）

   - 宽度5mm，两侧对称设计

   - 每间隔50mm设置Φ3mm定位孔

   - 边缘添加"此区域为工艺边"丝印提示

2. 邮票孔连接型（适用于拼板设计）

   - 用0.8mm微型孔替代V-CUT

   - 适合异形板或柔性电路板

   - 分板后孔位形成整齐齿状边缘

3. 特殊工具孔型（高精度设备专用）

   - 添加光学定位靶标（直径1mm铜环）

   - 配置治具固定孔（Φ2.5mm+非金属化）

   - 边缘添加防呆缺口设计

四、新手设计避坑指南

1. 宽度计算：工艺边宽度=设备夹爪宽度+2mm安全余量（多数设备需要≥5mm）

2. 元件避让：距离工艺边3mm内禁止放置任何元器件

3. 标记规范：添加断板线指示和分板方向箭头

4. 材料利用：通过合理拼板可提升原材料利用率达15%

五、实用设计技巧

● 在工艺边区域印刷版本号/生产日期（方便追溯）

● 添加测试点或调试接口（维修时无需拆整机）

● 采用渐变式工艺边（从5mm过渡到3mm节省空间）

捷配PCB工程师提醒：在制造成板前，使用免费工艺边设计检查服务，通过DFM识别工艺边设计问题。
