在智能手机、电脑和汽车的核心，藏着指甲盖大小的芯片。它们由比发丝细千倍的电路构成，制造过程如同在米粒上雕刻一座超级城市。以下是芯片从硅砂到成品的全流程：

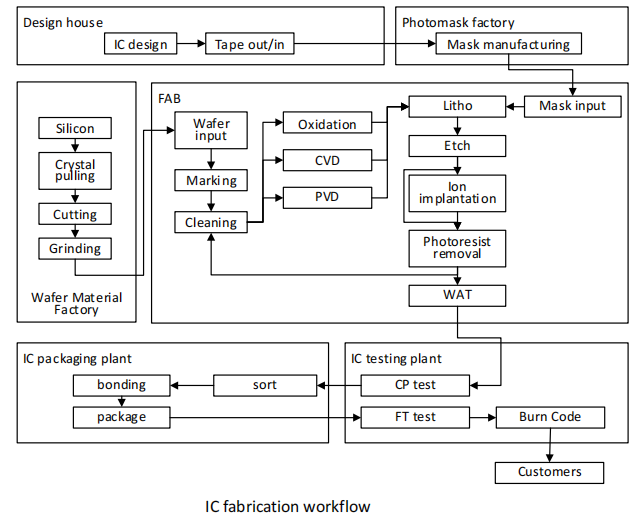

第一阶段：设计蓝图

1. IC设计

   设计公司（Design House）用软件绘制电路图，完成数十亿晶体管的布局

2. Tape Out：将最终设计数据交付给掩模厂

3. 掩模制造

   光刻机在石英板上刻蚀电路图案（Photomask）

   一套先进芯片需80-120块掩模版，每块造价超5万美元

第二阶段：晶圆厂（FAB）的纳米级雕刻

原料准备

硅提纯：将砂石熔炼成99.9999%纯度的 硅锭（Ingot）

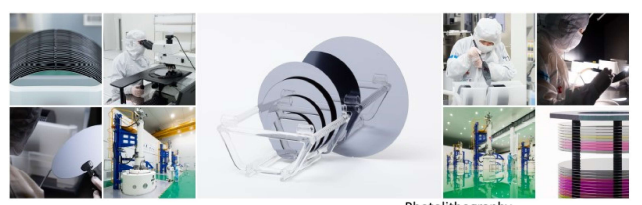

晶圆切片：将硅锭切割成0.7mm厚度的圆片（Wafer），主流尺寸300mm（12英寸）

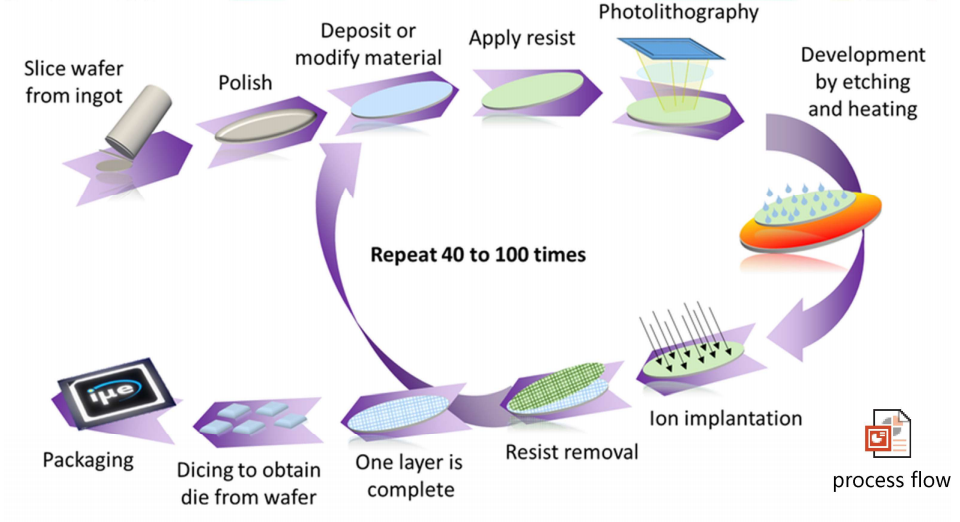

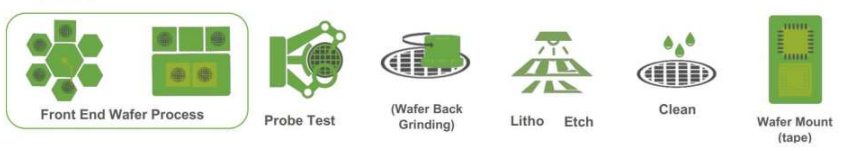

核心制造循环（重复40-100次）

1. 氧化/沉积：

   高温氧化生成绝缘层（Oxidation）

   气相沉积薄膜（CVD/PVD）

2. 光刻-芯片的“灵魂步骤”：

   涂光刻胶（Photoresist） → 掩模对准曝光（Litho） → 显影（Development）

3. 图形刻蚀：

   用等离子体蚀刻暴露区域（Etch）

   离子注入改变半导体特性（Ion Implantation）

4. 清洗去胶：

   化学液清除残留光刻胶（Photoresist Removal）

   超纯水清洗（Cleaning）

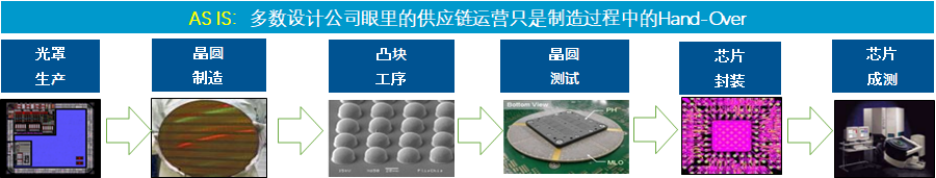

第三阶段：测试与封装

1. 晶圆测试（CP Test）：

   探针台接触芯片引脚，筛选失效电路（WAT测试）

   不良芯片标记为墨点（Ink Marking）

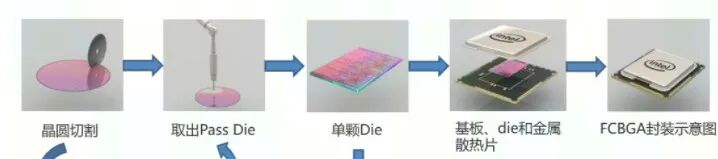

2. 切割封装：

   贴片（Die Bonding）引线键合（Wire Bonding）塑封成型（Package）

   激光切割晶圆成独立芯片（Dicing）封装厂进行：

3. 终极考验：

   FT测试：模拟实际工作环境

   烧机测试（Burn-in）：高温高压老化筛选早期故障

芯片制造的数字密码

芯片制造是物理学与工程学的奇迹：它在纳米尺度操控原子，用比蜘蛛丝细百倍的导线传递信息。当您用手机阅读本文时，掌心正握着人类最精密的造物——这枚承载百亿晶体管的“硅基交响乐”，正是数千道工序严格测试后的科技结晶。
